NiFeOOH上的双位点协同催化机制表明，Ni位点的弱吸附和Fe位点的强吸附限制了其对碱性OER活性。大规模的DFT模拟计算表明，Co掺杂能够增强Ni位点的吸附，而金属空位可以减弱Fe位点的吸附。通过两个因素之间的结合，能够进一步调节原子环境，优化含氧中间体的自由能，因此提高OER活性。

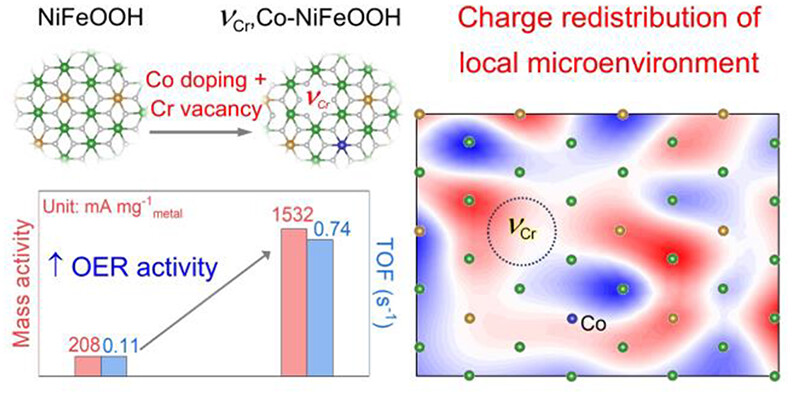

有鉴于此，北京航空航天大学郭林教授、周苇教授、中国科学院上海硅酸盐研究所刘建军研究员等利用Co掺杂和Cr空位制备了一种非晶态催化剂V_Cr,Co-NiFeOOH。

本文要点：

（1）

这种催化剂在100 mA cm^-2电流密度的OER过电位为239 mV，在500 mA cm^-2电流密度下能够稳定运行超过500 小时，过电势保持~98 %。基于阴离子交换膜（AEM）构建的水电解槽在1M KOH溶液和1.68 V电压实现了1 A cm^-2的优异性能。

（2）

XPS、软X射线吸收光谱（soft-XAS）和XANES表征，结合Bader电荷分析的结果表明，局部微环境的调控可以通过Co掺杂提高Ni的价态，从而改善Ni位点的吸附能。Cr空位能够缓解Fe位点的强吸附。DFT计算结果表明，Co掺杂和Cr空位的协同效应导致Ni/Fe位点的电荷重新分配，优化Ni和Fe的d能带中心，并且形成了Ni-Fe双位点，降低OER决速步骤的能垒。

参考电竞投注官网

Hua-Jie Niu, Nian Ran, Wei Zhou*, Weixuan An, Chuanxue Huang, Wenxing Chen, Min Zhou, Wen-Feng Lin, Jianjun Liu*, and Lin Guo*, Synergistic Atomic Environment Optimization of Nickel–Iron Dual Sites by Co Doping and Cr Vacancy for Electrocatalytic Oxygen Evolution, J. Am. Chem. Soc. 2025

DOI: 10.1021/jacs.4c14675

https://pubs.acs.org/doi/10.1021/jacs.4c14675
