由聚酯获得的固体聚合物电解质（SPE）是聚环氧乙烷基材料的可行替代品，特别是在室温应用中。在SPE中，离子传导取决于聚合物链段迁移率，因此低玻璃化转变温度（T_g）有助于离子传导。近日，拜罗伊特大学Mukundan Thelakkat合成了一种酯官能化聚硅氧烷基聚合物电解质，其T_g极低，为-76°C，在室温下具有2.6×10^-5 S cm^-1的高离子电导率和0.72的锂转移数。

本文要点：

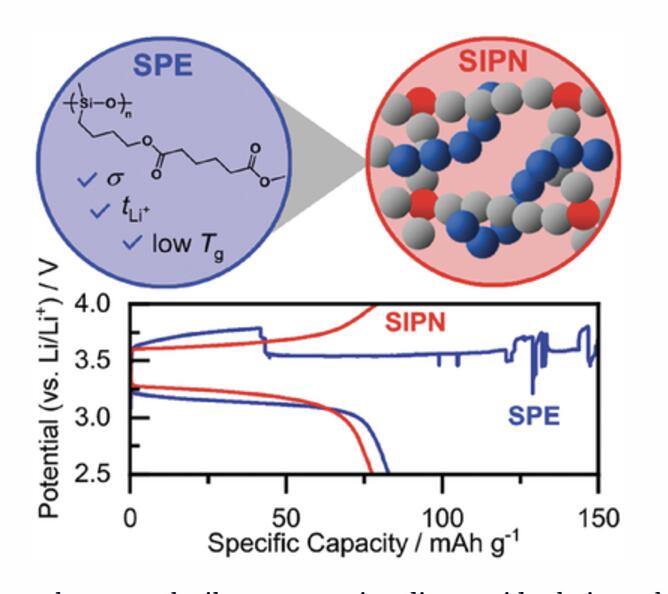

1)由此产生的低机械稳定性需要加强，以促进锂镀层剥离实验中稳定锂电解质界面的形成和锂金属电池（LMBs）中稳定的电池循环。为此，作者将SPE掺入网络结构中，得到半互穿网络电解质（SPE20-SIPN），其储能模量显著提高了三个数量级，交联后离子电导率得以保持。

2) SPE20-SIPN表现出高达50个周期的稳定循环，其中一些电池存在波动（电压噪声）。交联和纳米颗粒添加（SPE20-N10-SIPN）的组合克服了电压噪声，并在30°C的无溶剂全固态LMB中实现了高库仑效率和高容量保持率，在200个循环中保持率超过80%。

参考电竞投注官网 ：

Jannik Petry et.al Semi-Interpenetrating Network Electrolytes Utilizing Ester-Functionalized Low T_g Polysiloxanes in Lithium-Metal Batteries Adv. Energy Mater. 2024

DOI: 10.1002/aenm.202403531

https://doi.org/10.1002/aenm.202403531
