二维层状材料具有独特结构和性质，在过去二十年得到广泛研究。过渡金属插嵌层状材料能够产生新型物理性质，比如调节2D磁性。但是如何直接生成超薄的杂原子插嵌层状材料仍未曾得到广泛发展。

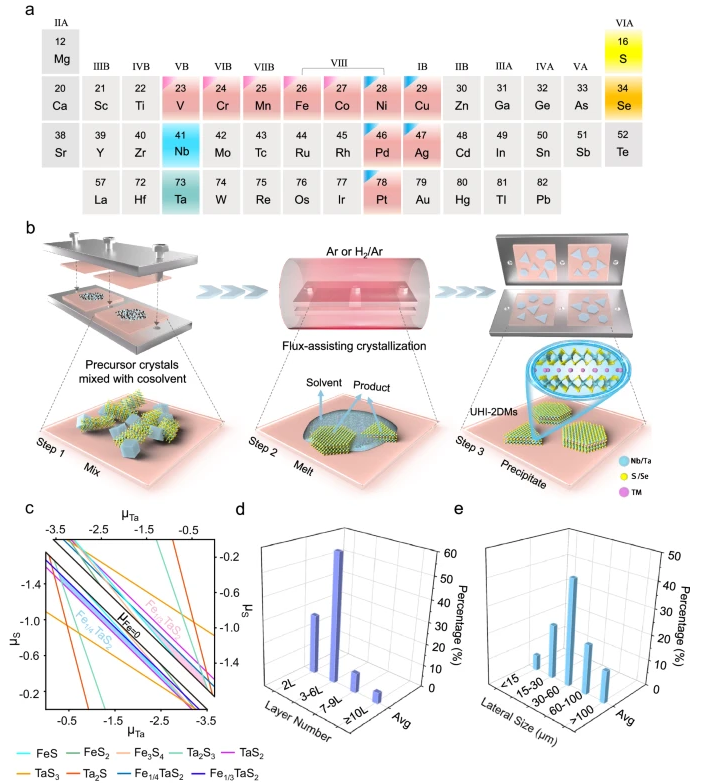

有鉴于此，北京航空航天大学宫勇吉、汤沛哲等通过熔体辅助生长FAG（flux-assisted growth）合成超薄杂原子插嵌2D层状材料UHI-2DMs（ultrathin heteroatoms-intercalated 2D layered materials）。

本文要点

（1）

合成了8个UHI-2DMs材料，V_1/3NbS₂, Cr_1/3NbS₂, Mn_1/3NbS₂, Fe_1/3NbS₂, Co_1/3NbS₂, Co_1/3NbSe₂, Fe_1/3TaS₂, Fe_1/4TaS₂。其厚度能够达到极限（双层2D材料，并且两层原子内含有单层插嵌原子层），而且得到含有磁有序结构。

（2）

非常有趣的一点是，由于各向异性稳定的长程铁磁性Fe_1/3TaS₂ 具有较弱的层间耦合作用，作者通过磁输运研究发现Fe_1/3TaS₂ 的磁有序温度与层数目无关。

参考电竞投注官网

He, Q., Si, K., Xu, Z. et al. Direct synthesis of controllable ultrathin heteroatoms-intercalated 2D layered materials. Nat Commun 15, 6320 (2024).

DOI: 10.1038/s41467-024-50694-2

https://www.nature.com/articles/s41467-024-50694-2
