水系可充电镍锌电池面临的主要挑战是能量密度相对较低、循环稳定性较差，这主要是由于现有镍基正极的容量和可逆性有限。此外，这些正极的制备程序复杂且不易扩展，这使得它们在大规模储能方面的前景不佳。

在此，香港城市大学支春义教授利用MXene作为功能添加剂，有效改善了NiCo层状双氢氧化物（LDH）的电沉积制备。

文章要点

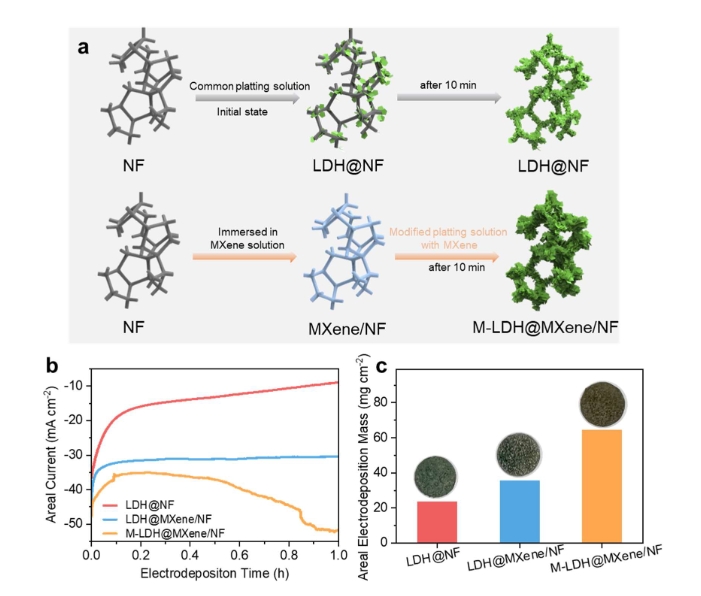

1）得益于镍泡沫（NF）与电镀溶液之间界面接触的改善以及基于MXene添加剂的电镀产物离子电导率的提高，所得无粘合剂NiCo LDH电极可实现超高面积负载（~65 mg cm^-2），具有丰富的氧化还原反应活性表面，并保持了离子扩散和电荷转移的短传输路径。

2）制备的碱性 NiCo LDH 基电池具有高达 20.2 mAh cm² (311 mAh g^-1) 的高放电容量，并具有出色的倍率性能（120 mA cm^-2 时为 9.6 mAh cm^-2 或 148 mAh g^-1）。由于 MXenes/LDH 基电极具有高结构和化学稳定性，因此在 10000 次循环后容量保持率为 88.6%，可实现出色的循环寿命。此外，还可以同时实现超高的面能量密度（31.2 mWh cm^-2）和质量能量密度（465 Wh kg^-1）。

这项工作启发了先进正极材料的设计，以开发高性能水系锌电池。

参考电竞投注官网

Ze Chen, et al, MXene Supported Electrodeposition Engineering of Layer Double Hydroxide for Alkaline Zinc Batteries, Angew. Chem. Int. Ed. 2024, e202411443

DOI: 10.1002/anie.202411443

https://doi.org/10.1002/anie.202411443
