含有低表面能溶剂的注入润滑剂的有机凝胶是一种环保的润滑材料,而较差的机械性能使其无法在恶劣和复杂的使用条件下使用。为了应对这一挑战,中山大学郭辉等人报道了一种简单而高效的策略,通过将聚合物网络玻璃化来制备坚固、智能和光滑的有机凝胶。
本文要点:

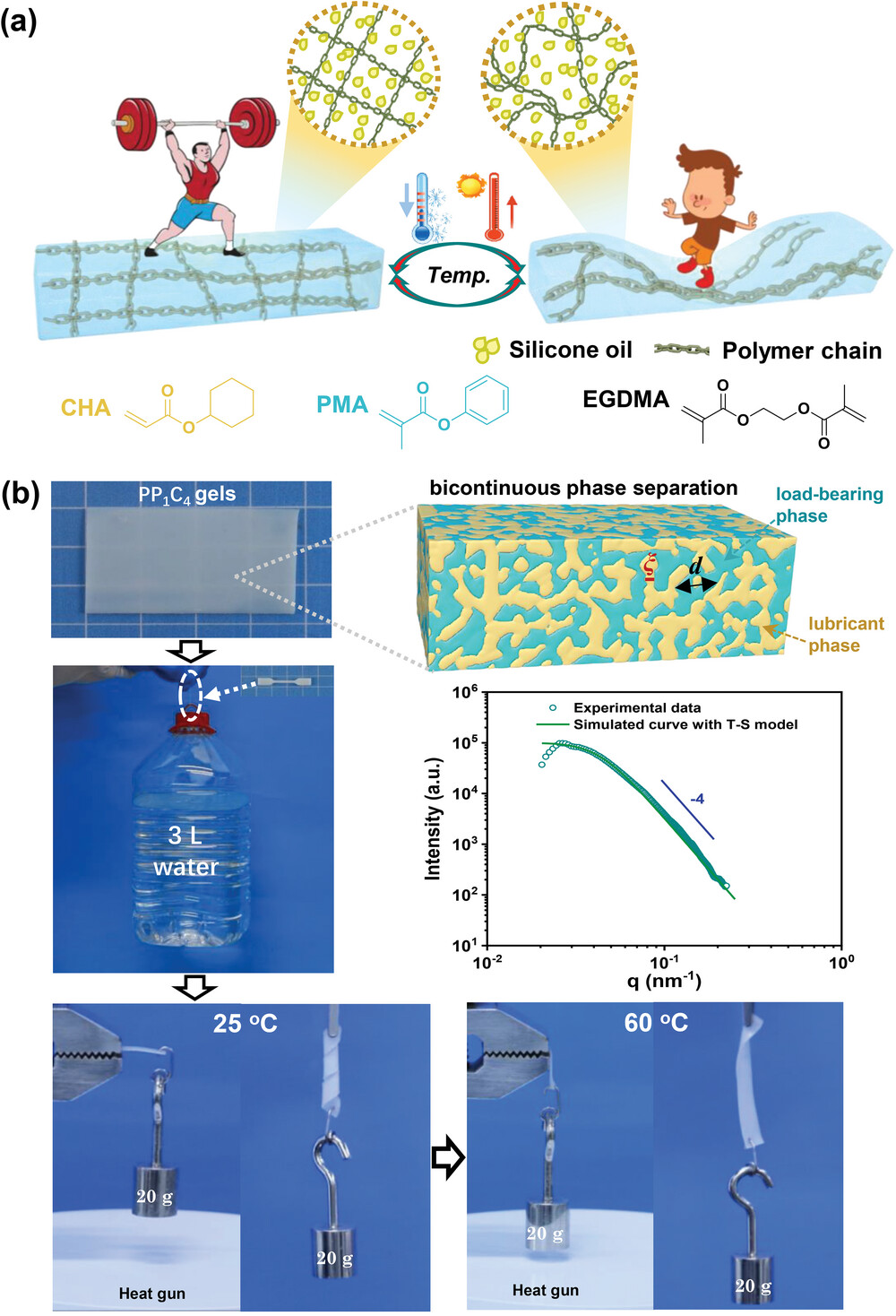

1)作为概念验证,将适量的刚性疏溶剂聚甲基丙烯酸苯酯(PPMA)单元整合到渗透有润滑剂的亲溶剂聚丙烯酸环己酯(PCHA)网络中。在形成双连续相分离结构后,刚性无溶剂PPMA链段保持玻璃态,作为承重相有效地使材料变硬。同时,柔软的PCHA相通过保持大量的润滑剂来保持润滑性和延展性。由于协同效应,凝胶表现出玻璃般的机械性能,具有高刚性(46.6 MPa)、强度(7.7 MPa)和韧性(23.7 kJ m−2)。
此外,这些材料表现出很高的热敏性,弹性模量从20°C时的46.6 MPa可逆地降低到50°C下的0.23 MPa,赋予凝胶形状记忆性能。此外,有机凝胶对各种异物显示出令人满意的抗粘附性。总的来说,这项工作代表了一种简单而通用的增强有机凝胶的策略,从而使其适应各种应用。
参考电竞投注官网 :
L. Zeng, Y. Fu, H. Cui, Y. Zhao, Y. Liu, X. Lin, T. Chao, H. Guo, Strong, Smart, and Slippery Organo-gels by Network Glassification. Adv. Funct. Mater. 2024, 2407397.
https://doi.org/10.1002/adfm.202407397
