IrO_x在工业量级OER反应条件具有优异的稳定性，因此目前稀少且价格昂贵的IrO_x仍是聚合物膜电解槽制备绿氢的主要催化剂。常见的过渡金属氧化物同样能够作为OER电催化剂，但是过渡金属催化剂缺乏足够的稳定性。

有鉴于此，中国科学技术大学高敏锐教授等报道氮掺杂氧化钴在OER电催化反应中有可能替代氧化铱。

本文要点

（1）

氮掺杂氧化钴催化剂在10 mA cm^-2电流密度的过电势仅为240 mV，而且在碱性电解水长达1000 h过程中未见性能衰减。

（2）

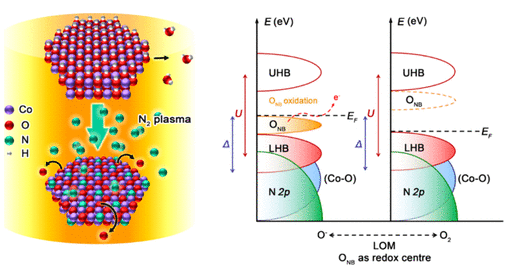

研究结果显示，氮掺杂能够导致OER催化反应机理从传统的吸附物转化变成晶格氧氧化机理，而且氮掺杂导致非成键的氧起到供电子效应，从而能够保证结构稳定。在构筑阴离子交换膜电解水器件能够在1.78 V达到1000 mA cm^-2电流密度，而且制氢的电能效率达到47.8 kW h^-1 kg_H2^-1。

参考电竞投注官网

Peng-Cheng Yu, Xiao-Long Zhang, Tian-Yun Zhang, Xu-Ying-Nan Tao, Yu Yang, Ye-Hua Wang, Si-Chao Zhang, Fei-Yue Gao, Zhuang-Zhuang Niu, Ming-Hui Fan, and Min-Rui Gao*, Nitrogen-Mediated Promotion of Cobalt-Based Oxygen Evolution Catalyst for Practical Anion-Exchange Membrane Electrolysis, J. Am. Chem. Soc. 2024

DOI: 10.1021/jacs.4c05983

https://pubs.acs.org/doi/10.1021/jacs.4c05983
