高质量的甲脒-三碘化铅（FAPbI₃）钙钛矿膜需要在严格控制的环境下制造，尤其是在大面积的FAPbI₃膜中，其变得更加严格，从而导致高性能FAPbI₃钙钛矿太阳能电池和模块主要在惰性气体填充环境中进行制造。近日，苏州大学李耀文、杨甫将全氟烷基磺酰基铵用于防潮印刷高性能FAPbI₃钙钛矿太阳能电池和模块。

本文要点：

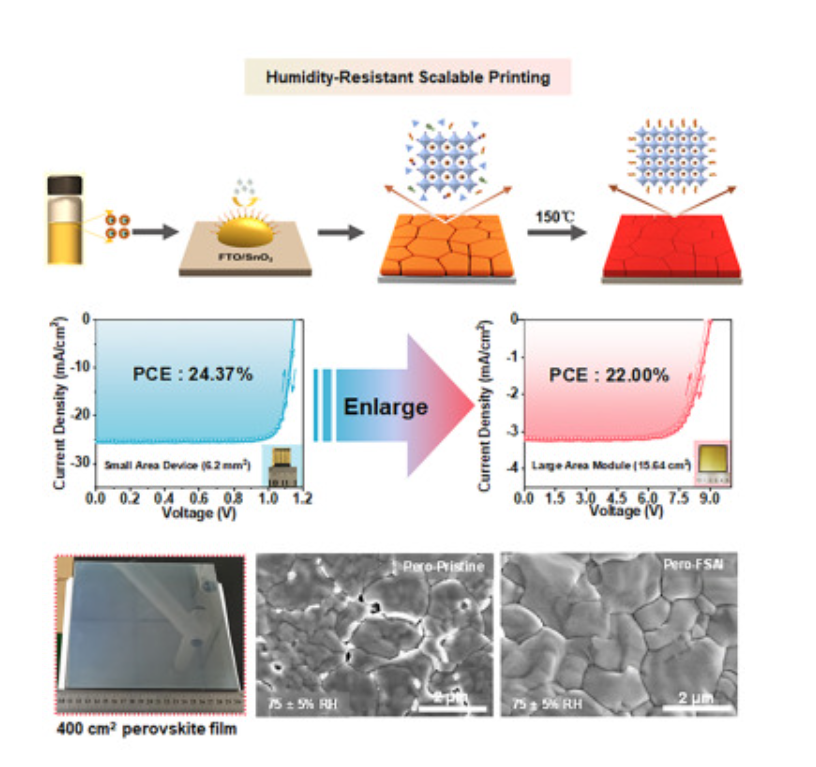

1) 作者提出了一种在高湿度环境（高达75%±5%的相对湿度）下，通过用功能性全氟烷基磺酰基季铵碘化物调节钙钛矿前体油墨，从而实现大面积高质量FAPbI₃薄膜打印的策略。这种方法降低了立方相形成和非均匀成核的能垒，从而调节了FAPbI₃的结晶。

2) 印刷光伏小面积电池和大面积模块分别具有24.37%和22.00%的功率转换效率。此外，未封装器件具有优异的操作稳定性（T₉₀>1060小时）、环境稳定性（T₉₀>2020小时）和热稳定性（T₉₀>3350小时）。

参考电竞投注官网 ：

Xining Chen et.al Perfluoroalkylsulfonyl ammonium for humidity- resistant printing high-performance phase-pure FAPbI3 perovskite solar cells and modules Joule 2024

DOI: 10.1016/j.joule.2024.05.018

https://doi.org/10.1016/j.joule.2024.05.018
