Mott-Schottky异质结和plasmon激发作为两种高效并且紧密联系的机制用于缓解OER反应的能量损失，但是人们对于这种方法的相关研究非常罕见。

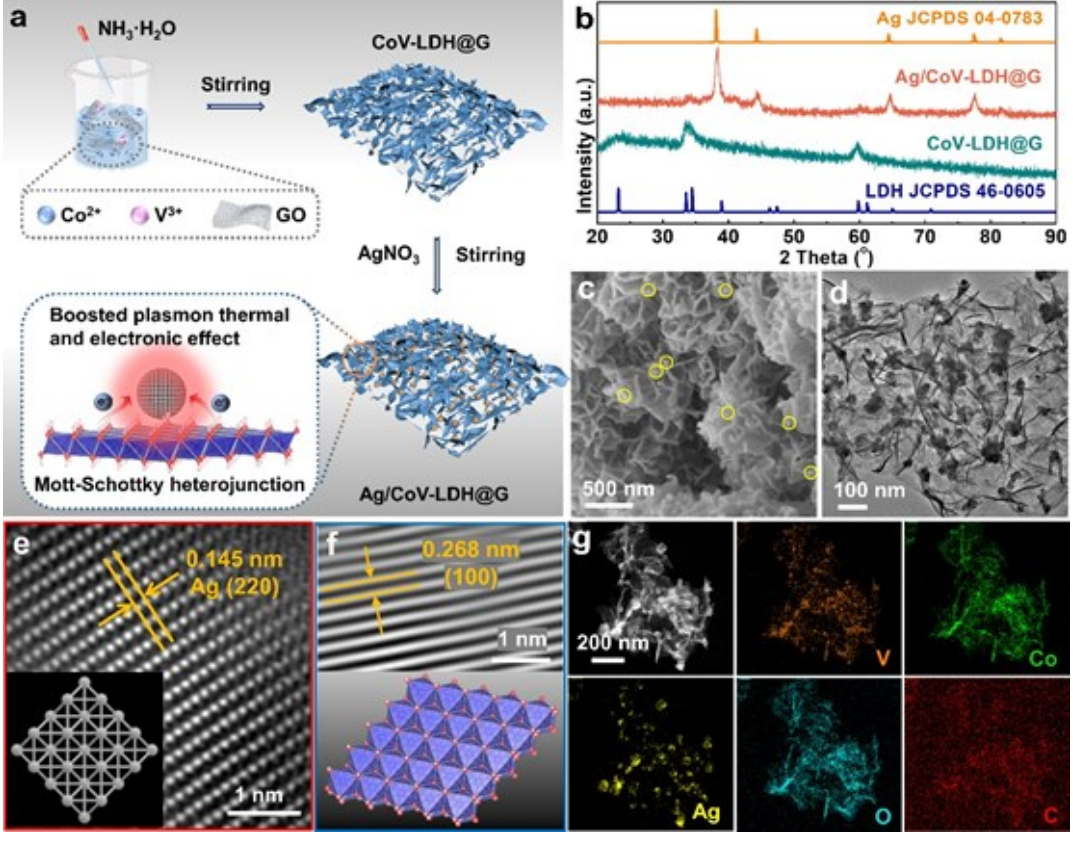

有鉴于此，南京师范大学刘影等报道通过Ag纳米粒子调控电子结构，并且Ag纳米粒子产生plasmon激发，构筑了Mott-Schottky异质结结构Ag/CoV-LDH@G纳米复合材料，具有显著的plasmon效应，显著增强电催化分解水的性能。

主要内容

（1）

通过结合理论计算和实验，发现Mott-Schottky异质结能够调节CoV-LDH的Fermi能级/能带结构，并且降低d能带中心的位置（从-0.89降低至-0.93），并且OER反应的能垒从6.78 eV降低至1.31 eV。

（2）

电催化剂表现plasmon热/电效应，其中的热效应缓解了OER电催化反应的熵变，促进*OOH中间体的脱质子，加快电子转移反应动力学。通过电子效应能够增加载流子浓度（从0.70×10²⁰增加至1.64×10²⁰ cm^-3），降低OER反应活化能（从30.3 kJ mol^-1降低至17.7 kJ mol^-1）。

通过这些优势，Ag/CoV-LDH@G电催化剂表现优异的电催化性能，10 mA cm^-2和100 mA cm^-2电流密度进行OER反应的过电势分别为178 mV和263 mV。在可见光照射条件下进行分解水反应，达到10 mA cm^-2电流密度的电池电压仅为1.42 V。

参考电竞投注官网

Xuyun Lu, Zhangyu Ma, Yanan Chang, Shasha Wang, Xiaoxuan Li, Dongdong Xu, Jianchun Bao, Ying Liu, Mott‐Schottky Construction Boosted Plasmon Thermal and Electronic Effects on the Ag/CoV‐LDH Nanohybrids for Highly‐efficient Water Oxidation, Adv. Mater. 2024

DOI: 10.1002/adma.202313057

https://onlinelibrary.wiley.com/doi/full/10.1002/adma.202313057
