由于烧结和积碳导致的催化剂失活是高温金属催化烃类反应面临的长期问题，目前人们发现超薄的氧化物覆盖层能够解决金属催化剂的这些问题，但是如何构筑多孔覆盖层从而保证金属纳米粒子能够在催化反应中能够被接触仍是个巨大困难与挑战。

有鉴于此，中国科学技术大学路军岭等报道在担载于MgAl₂O₄基底的金属催化剂覆盖纳米厚度氧化铝，随后通过高温还原处理，导致纳米多孔无定形氧化铝转变为孔尺寸为2-3 nm并且具有弱酸性的多孔Mg_1-xAl₂O_y尖晶石。

主要内容

（1）

由于MgAl₂O₄载体内的Mg物种移动到氧化铝覆盖层进而发生高温固态反应受到限制，因此形成多孔覆盖层。

（2）

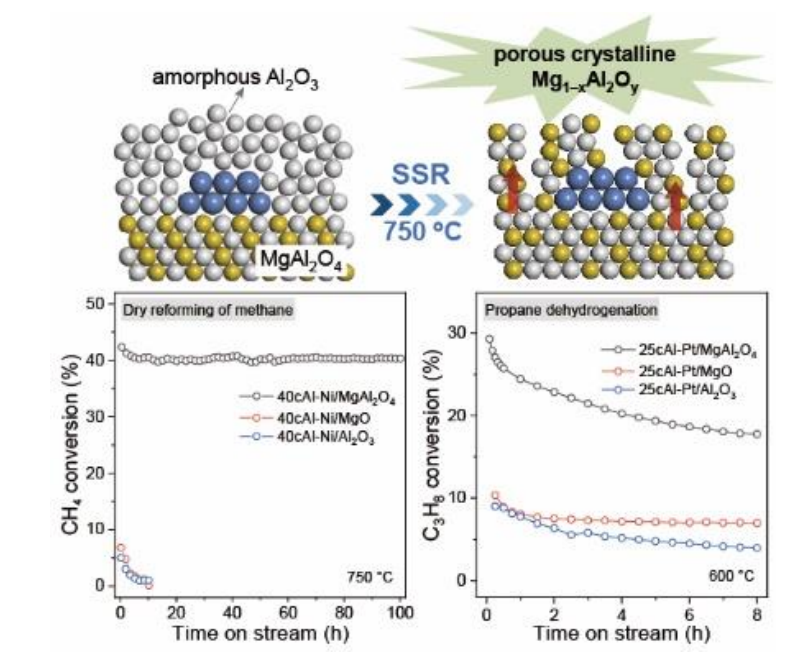

在甲烷干法重整催化和丙烷脱氢催化反应中，生成的多孔Mg_1-xAl₂O_y覆盖层修饰Ni/MgAl₂O₄和Pt/MgAl₂O₄催化剂在催化反应中表现优异的稳定性，同时表现了比修饰在MgO和Al₂O₃载体表面修饰氧化铝覆盖层的Ni和Pt催化剂更好的催化活性。

参考电竞投注官网

Lihua Cai, Shanlei Han, Wenlong Xu, Si Chen, Xianxian Shi, Junling Lu, Formation of a Porous Crystalline Mg_1-xAl₂O_y Overlayer on Metal Catalysts via Controlled Solid-State Reactions for High-temperature Stable Catalysis, Angew. Chem. Int. Ed. 2024

DOI: 10.1002/anie.202404398

https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202404398
