木材工业面临着生产环保、高性能、无甲醛粘合剂的挑战。

在这项研究中，北京林业大学Shifeng Zhang，Haijiao Kang将羧基苯乙烯丁二烯橡胶 (XSBR) 与聚酰胺胺环氧氯丙烷 (PAE) 树脂混合，并加入控制量的 CaCO3 粉末，以形成具有超强强度的粘合剂。

文章要点

1）由此产生的三层胶合板表现出显着的干剪切强度和湿剪切强度，分别为 3.09 和 2.36 MPa，沸水测试后为 2.27 MPa，与酚醛树脂相当。

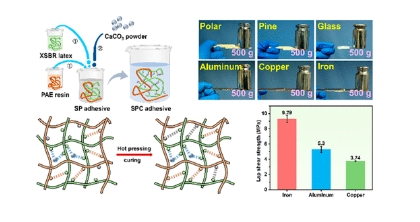

2）此外，该粘合剂对各种材料包括玻璃、金属等都表现出很强的粘接性能，这主要归功于两个主要因素：(1)高密度的化学交联反应和异丁苯橡胶与聚苯醚之间的物理缠结；(2)由碳酸钙开发的有机−无机杂化材料，它通过金属离子络合作用促进了分子链的连接，增强了粘合−材料的界面。

这些发现为木材胶粘剂领域的进一步研究提供了有价值的参考。

参考电竞投注官网

Junfang Xue, et al, Fabrication of an Ultrastrong Formaldehyde-Free Wood Adhesive with an Organic−Inorganic Cross-Linking Network, Nano Lett., 2024

https://doi.org/10.1021/acs.nanolett.4c00612
