有机电化学晶体管（OECT）可用于创建生物传感器、可穿戴设备和神经形态系统。然而，有机半导体的微图案和纳米图案的限制，以及拓扑不规则性，往往限制了它们在单片集成电路中的使用。鉴于此，来自西北大学材料科学与工程系的Jonathan Rivnay和Tobin J. Marks、Antonio Facchetti等人通过电子束曝光的有机半导体的微图案可以用于创建高密度（高达约720万OECT/cm2）和机械柔性的垂直OECT阵列和电路。
文章要点：

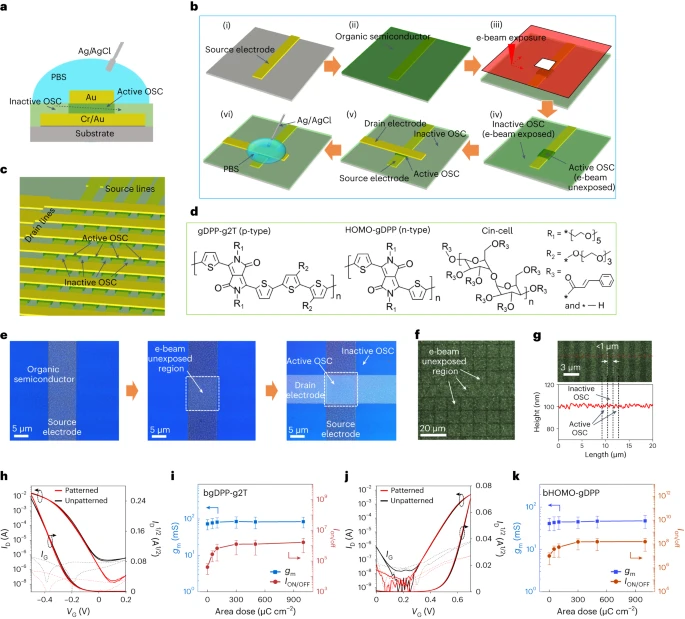

1) 该研究发现高能电子将半导体暴露区域转换为电子绝缘体，同时保持离子导电性和与氧化还原活性未暴露区域的拓扑连续性，这对单片集成至关重要；
2) 此外，由此产生的p型和n型垂直OECT有源矩阵阵列表现出了0.08–1.7S的跨导、 瞬态时间小于100 μs和超过100000次循环的稳定开关特性，该研究还制作了垂直堆叠的互补逻辑电路，包括NOT、NAND和NOR门。
参考资料：

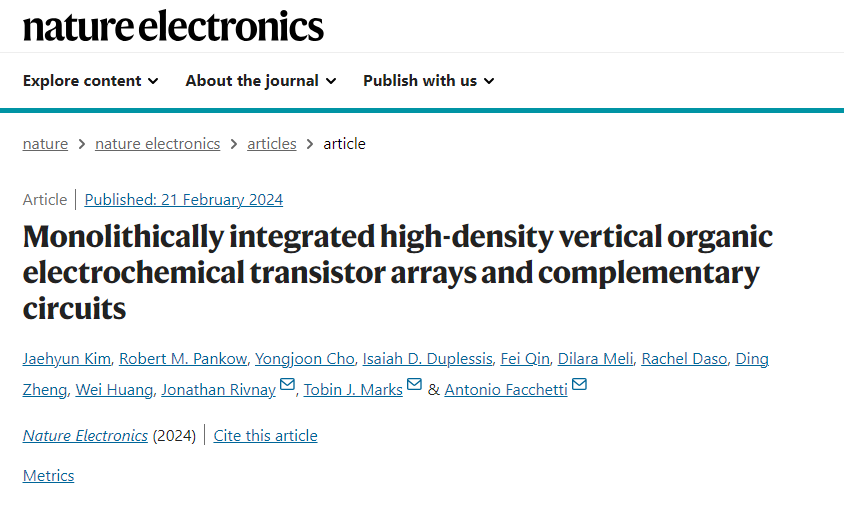

Kim, J., Pankow, R.M., Cho, Y. et al. Monolithically integrated high-density vertical organic electrochemical transistor arrays and complementary circuits. Nat Electron (2024).
10.1038/s41928-024-01127-x
https://doi.org/10.1038/s41928-024-01127-x
