由于其高安全性、高容量、环境友好性和低廉的价格，水性锌金属电池在促进未来全球电气化方面极具应用前景。然而，锌（Zn）在水性电解质中的高反应性导致枝晶生长，进而导致锌的稳定性差和可逆性差，极大地限制了AZMBs的实际应用。近日，中南大学Chang Zhi、Pan Anqiang、南京大学Zhou Haoshen通过选择性蚀刻掉普通锌箔中的反应性（002）Zn面，可以有效钝化锌金属，从而抑制树枝状Zn和水诱导副产物的形成，最终显著提高锌金属的稳定性和可逆性。

本文要点：

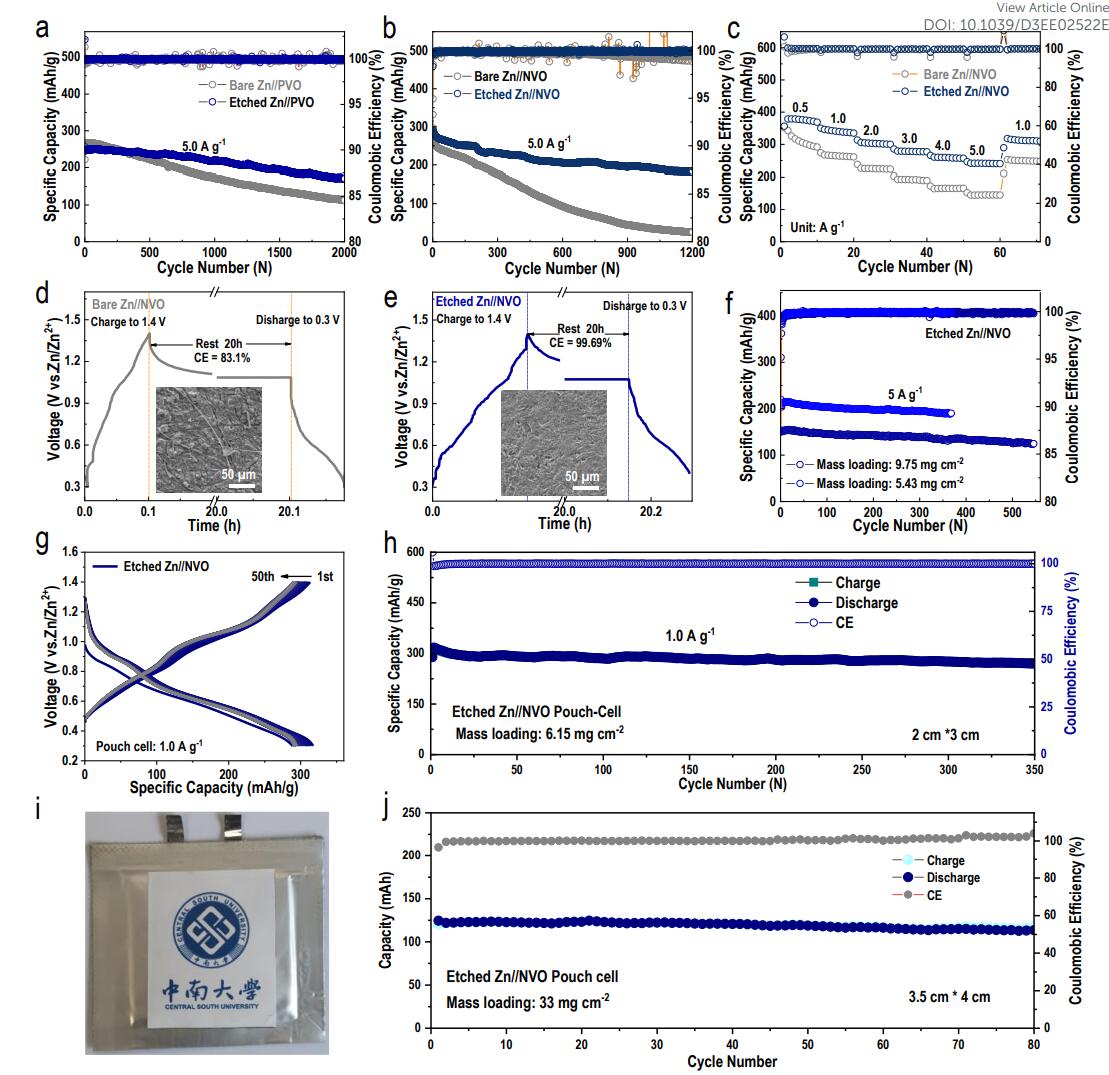

1) 在4500次循环期间，即使在10mA cm^-2的侵蚀条件下，蚀刻Zn的平均库仑效率（CE）也提高到99.94%的水平。基于蚀刻Zn的NH₄V₄O₁₀//Zn软包电池具有317.3mAh g^-1的高比容量，即使在350次循环后仍保持85.2%的容量。

2) 作者还实现了更实用的0.124 Ah NH₄V₄O₁₀//Zn软包电池，其在80次循环后具有高91.23%的容量保持率。该工作为提高锌金属的稳定性和可逆性带来新的见解，并加速AZMB的商业化。

参考电竞投注官网 ：

Dongming Xu et.al Selectively Etching-off Highly Reactive (002) Zn Facet Enable

Highly Efficient Aqueous Zinc-metal Batteries EES 2023

DOI: 10.1039/D3EE02522E

https://doi.org/10.1039/D3EE02522E
