电解海水是一种大规模且价格合理的制氢技术路线，但是通常在海水电解催化反应过程中，因为盐浓度不断增加导致催化活性显著降低。

有鉴于此，西北工业大学贺亦柏、史俊清、中国科学院赣江创新研究院黄小磊等基于理论计算发现CoP催化剂具有免于Cl^-离子与催化剂表面接触的功能，由此设计了不含粘结剂的电解海水电极。这种电极是在缠绕在Ti纤维毡的石墨烯纳米片上均相原位生长CoP 得到的，将催化剂命名为CoP/rGO@Ti，这种催化剂在碱性电解液进行电催化反应中表现优异的催化活性和稳定性。

主要内容：

（1）

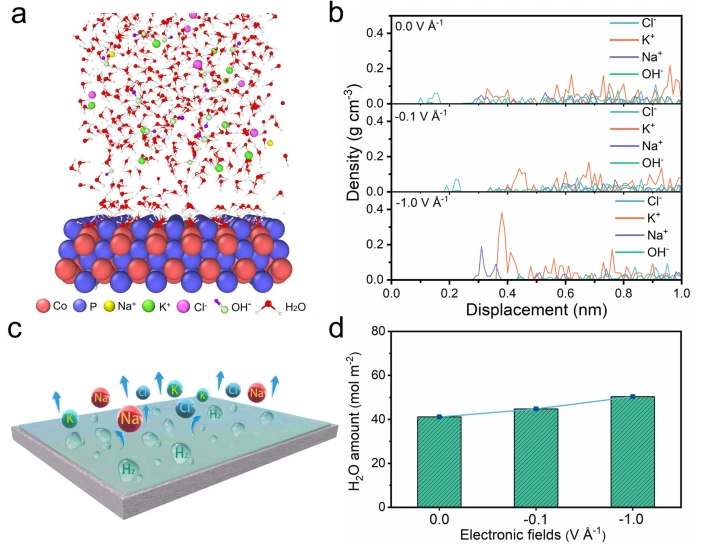

由于CoP具有优异的Cl^-排斥能力，因此催化剂能够在饱和的盐溶液中稳定的进行电催化HER反应。当NaCl的浓度从0 M提高至饱和NaCl，在10 mA cm^-2电流密度的过电势增加值小于28 mV。

（2）

CoP/rGO@Ti催化剂具有优异的耐腐蚀能力，催化剂的溶解度小于0.04 %。这项工作展示了如何发展耐盐腐蚀能力的HER催化剂。

参考电竞投注官网

Xinwu Xu, Yang Lu, Junqing Shi, Xiaoyu Hao, Zelin Ma, Ke Yang, Tianyi Zhang, Chan Li, Dina Zhang, Xiaolei Huang & Yibo He, Corrosion-resistant cobalt phosphide electrocatalysts for salinity tolerance hydrogen evolution. Nat Commun 14, 7708 (2023)

DOI: 10.1038/s41467-023-43459-w

https://www.nature.com/articles/s41467-023-43459-w
