可充电水性钙离子电池（CIB）有望用于可靠的大规模能源存储。然而，它们面临着重大挑战，主要是由于阳极不理想，导致电压分布不利、容量有限和耐用性下降，所有这些都阻碍了 CIB 的发展。
在此，香港城市大学Haiming Lv，支春义教授，中南大学Feng Liu，南方科技大学Hongfei Li引入了一种具有重复吡嗪和吡啶胺单元的共价有机骨架（PTHAT-COF），用作水性 CIB 的阳极材料。
文章要点
1）这种创新方法产生了非常平坦的超低电位平台，范围从-0.6到-1.05 V（相对于Ag/AgCl），这归因于最低未占据分子轨道的高水平。此外，PTHAT-COF负极表现出出色的倍率性能（152.3 mAh g−1 @1Ag−1）、出色的长期循环稳定性和显着的容量保持率（10000次循环，保持率89.9%）。
2）包括实验和理论计算在内的机理研究表明，C=N 活性位点在放电/充电过程中通过化学吸附可逆地捕获 Ca2+ 离子。 PTHAT-COF 在整个循环过程中表现出卓越的结构稳定性。

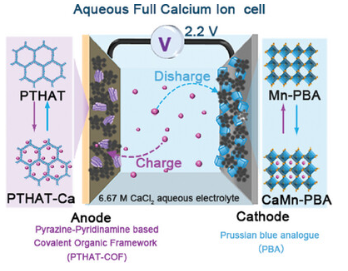

3）最后，通过将 PTHAT-COF 与高压锰基普鲁士蓝阴极配对，实现了电压间隔为 2.2 V 的完整水性 CIB，表现出非凡的耐用性（10000 次循环，保留率为 83.6%）。
这项研究阐明了有机阳极材料在水性电池中实现更高电池电压的潜力。
参考电竞投注官网
Chunfang Wang, et al, A Pyrazine-Pyridinamine Covalent Organic Framework as a Low Potential Anode for Highly Durable Aqueous Calcium-Ion Batteries, Adv. Energy Mater. 2023, 2302495
DOI: 10.1002/aenm.202302495
https://doi.org/10.1002/aenm.202302495
