有机半导体，如氮化碳，当以粉末形式使用时，表现出有吸引力的光催化性能，但其光电化学性能受到电荷传输能力低、载流子复合和自氧化的影响。通过先进的薄膜生成技术，高薄膜-基底亲和力和精心设计的异质结结构可以解决这些问题。

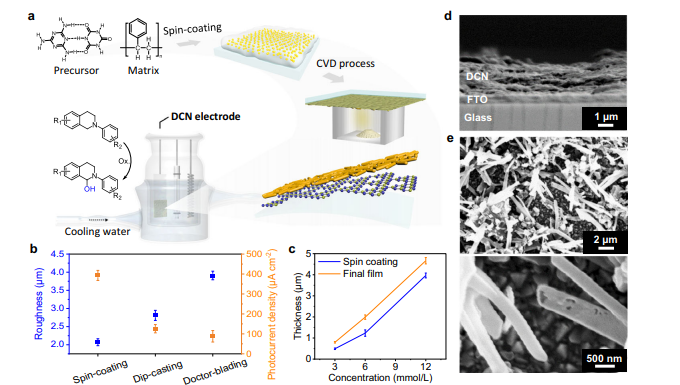

在这里，马克斯·普朗克胶体与界面研究所Felix F. Loeffler，Oleksandr Savateev介绍了用多用途聚合物和超分子前体对导电基底进行旋涂预处理，然后通过化学气相沉积来合成双层氮化碳光电极。

文章要点

1）这些光电极由多孔微管顶层以及多孔膜和导电基底之间的中间层组成。

2）该聚合物提高了氮化碳的聚合度并引入C-C键以增加其导电性。

3）这些氮化碳光电极表现出最先进的光电化学性能，并在 C-H 官能化方面实现了高产率。

4）这种氮化碳光电极合成策略可以很容易地适应其他报道的工艺以优化其性能。

参考电竞投注官网

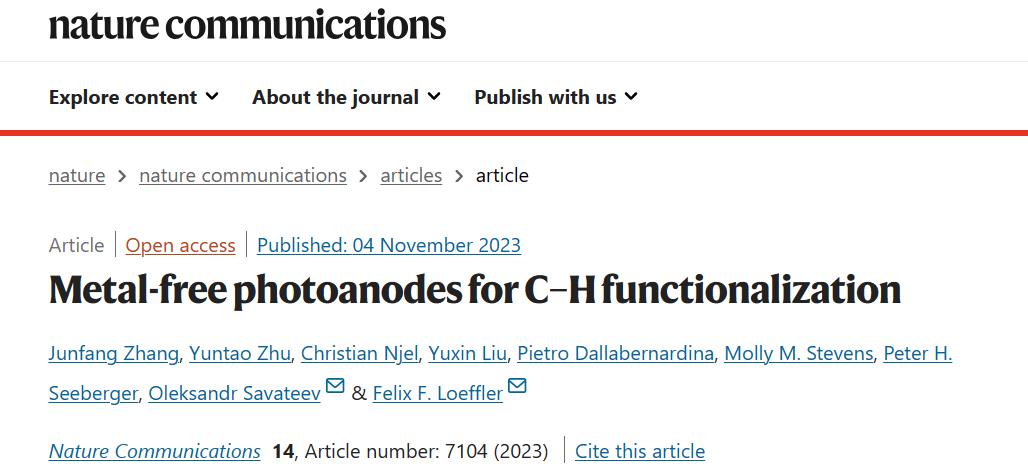

Zhang, J., Zhu, Y., Njel, C. et al. Metal-free photoanodes for C–H functionalization. Nat Commun 14, 7104 (2023).

DOI：10.1038/s41467-023-42851-w

https://doi.org/10.1038/s41467-023-42851-w
