锂枝晶的形成严重阻碍了全固态锂金属电池的实际应用。传统观点认为，枝晶在阳极处起始，然后生长为固体电解质（SE），而最近流行的观点认为，Li⁺离子可以在电解质内的晶界（GBs）处直接还原，然后这些内部枝晶相互连接，导致短路失效。然而，内部晶界还是阳极界面主导枝晶的萌生仍存在争议。清华大学Ma Weigang对具有代表性的Li₆PS₅Cl（LPSC）体系进行了第一性原理计算，以研究这两种枝晶引发机制。

本文要点：

1) 结果表明，固体电解质界面（SEI）阻断了电子泄漏，使内部Li⁺离子不太可能沉积。作者将从头算分子动力学（AIMD）模拟与理论模型相结合，并发现阳极界面处枝晶形成的临界电流密度（CCD）远低于晶界处，这表明枝晶更容易在阳极处引发。

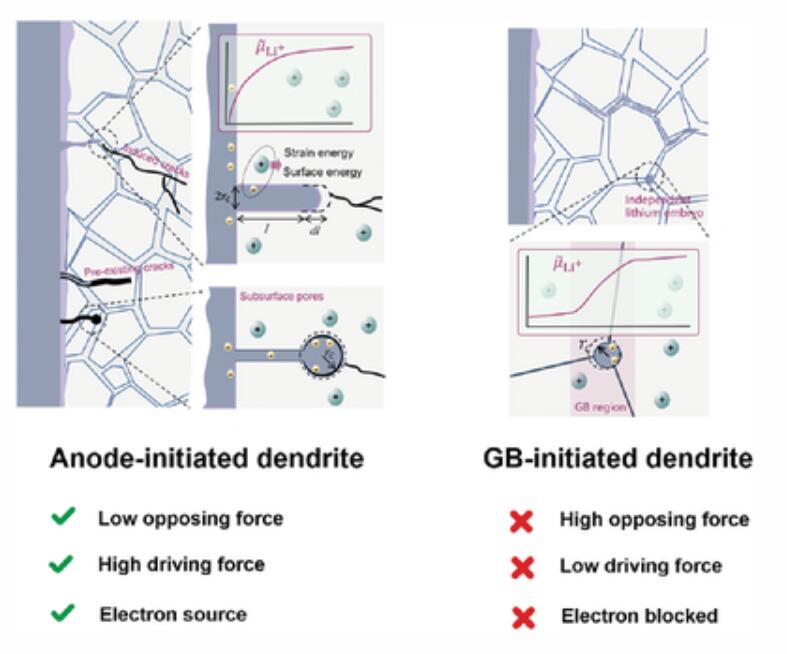

2) 该研究表明，枝晶的形成是由阳极引发的机制而不是由GB引发的机制控制的。这些发现表明，阳极界面是设计无枝晶电池的主要考虑因素，而不是GBs。

参考电竞投注官网 ：

Zhengcheng Gu et.al Insights into the Anode-Initiated and Grain Boundary-Initiated Mechanisms for Dendrite Formation in All-Solid-State Lithium Metal Batteries Adv. Energy Mater. 2023

DOI: 10.1002/aenm.202302945

https://doi.org/10.1002/aenm.202302945
