与传统电池相比，无阳极配置可以将电池级别的能量密度扩展到更接近理论极限。然而，在具有高可逆性的裸集电体上实现碱金属电镀/剥离是一项具有挑战性的工作，特别是在低温下，因为更容易出现不稳定的固体-电解液界面和失控的枝晶生长。

近日，北京航空航天大学Hua Wang，郭林教授报道了一种低温无负极钾(K)金属非水系电池。

文章要点

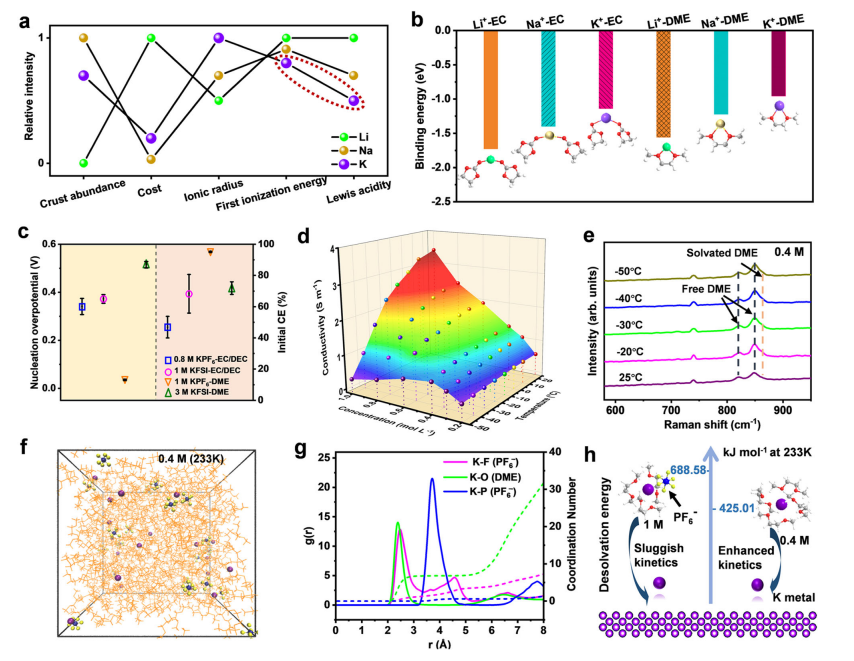

1）通过引入硅氧基添加剂聚二甲基硅氧烷，在0.4 M六氟磷酸钾-1，2-二甲氧基乙烷的弱溶剂化低浓度电解液中，原位形成的亲钾界面使K均匀沉积，并提供了K||Cu电池，在−40°C时，平均K电镀/剥离库仑效率为99.80%。

2）因此，无负极铜||预电位化3，4，9，10-perylene-tetracarboxylicacid-dianhydride全电池实现了稳定的循环，以负极和正极的总质量为基础，在0.2 C(26 mA g⁻¹)和−40 °C下实现了稳定的循环。

参考电竞投注官网

Tang, M., Dong, S., Wang, J. et al. Low-temperature anode-free potassium metal batteries. Nat Commun 14, 6006 (2023).

DOI：10.1038/s41467-023-41778-6

https://doi.org/10.1038/s41467-023-41778-6
