作为可穿戴生物电子产品的可持续电源，体热发电引起了人们的极大兴趣。

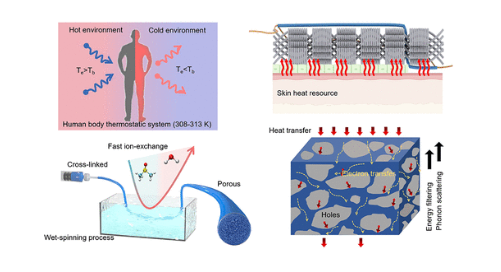

在这项工作中，南京邮电大学Yannan Xie，加州大学洛杉矶分校Jun Chen通过湿纺工艺报道了基于 Ti₃C₂T_X MXene 纳米片和聚氨酯 (MP) 混合的可拉伸 n 型热电纤维。

文章要点

1）所提出的纤维采用 3D 互连多孔网络设计，可同时实现令人满意的导电性 (σ)、导热性 (κ) 和拉伸性。

2）研究人员系统地优化了 MP 纤维的热电和机械特性，MP-60（MXene 含量为 60 wt%）表现出 1.25 × 10³ S m⁻¹ 的高 σ，n 型塞贝克系数为 -8.3 μV K^{− 1}，并且 κ 非常低，为 0.19 W m^-1 K^-1 。此外，MP-60纤维具有良好的拉伸性和机械强度，拉伸应变为434%，断裂应力为11.8 MPa。

3）在实际应用中，研究人员基于 MP-60 纤维构建了纺织热电发电机，电压达到 3.6 mV，人体皮肤和周围环境之间存在温度梯度，凸显了低品位人体热能收集的巨大潜力。

参考电竞投注官网

Jiahui Li, et al, Stretchable Thermoelectric Fibers with Three Dimensional Interconnected Porous Network for Low-Grade Body Heat Energy Harvesting, ACS Nano, 2023

DOI: 10.1021/acsnano.3c05797

https://doi.org/10.1021/acsnano.3c05797
