硬碳（HC）已被广泛用作钠离子电池（NIB）的负极材料。然而，由于其多孔结构，它受到初始库仑效率（ICE）较低的困扰。鉴于此，华南理工大学王朝阳、南方科技大学王军、广东工业大学李争晖等提出了在碳氢化合物上涂覆石墨化超薄碳层的方法。

本文要点：

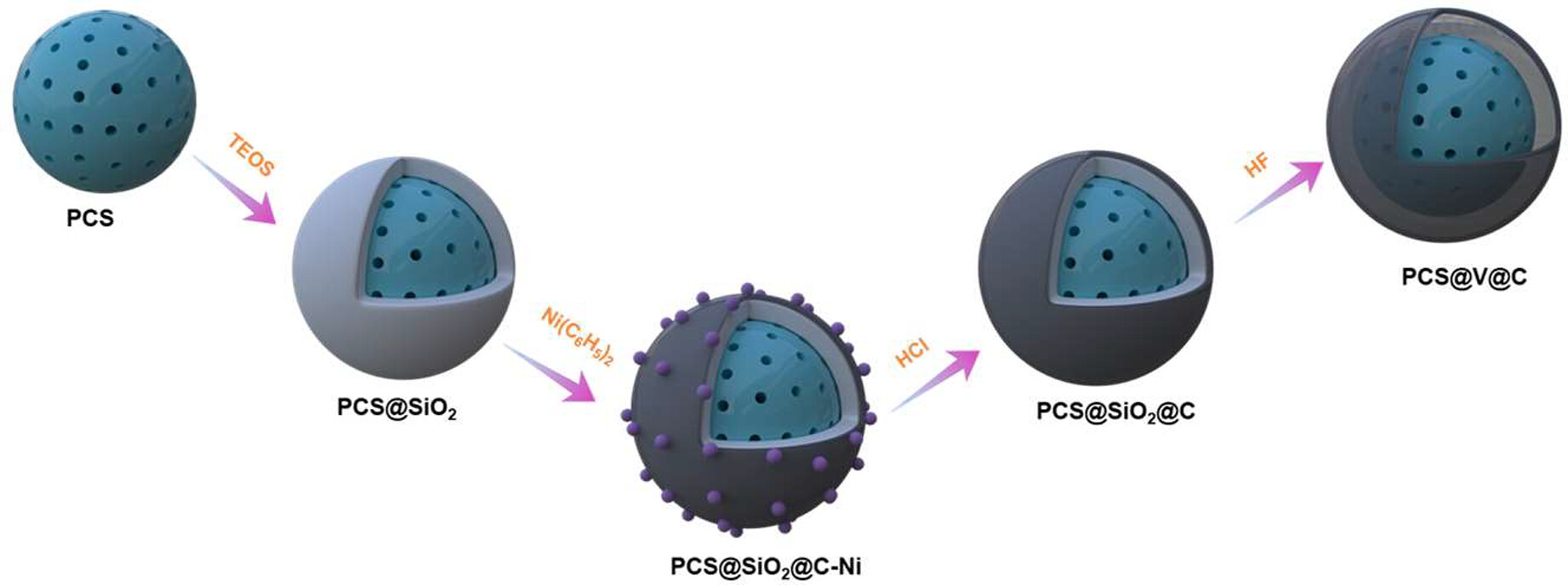

（1）通过使用双（环戊二烯）镍（CP-Ni）作为外涂层的碳源、葡萄糖碳球作为多孔碳，并引入二氧化硅层以促进涂层过程，制备出了涂有超薄碳层复合材料（PCS@V@C）的多孔碳材料，该材料呈现空腔结构。

（2）该材料用作钠离子电池的负极时，ICE从47.1%提高到85.3%，0.1 A g^-1时的比容量从155.3 mA h g^-1提高到216.7 mA h g^-1。此外，该材料的倍率和循环性能也非常出色，在10 A g^-1下的容量为140.3 mA h g^-1，在0.1 A g^-1下循环300次后的容量保持率为 225.6 mA h g^-1，第二次循环的库仑效率为100%。

Engineering Ultrathin Carbon Layer on Porous Hard Carbon Boosts Sodium Storage with High Initial Coulombic Efficiency

Dejian Cheng, Zhenghui Li, Minglu Zhang, Zhihua Duan, Jun Wang, and Chaoyang Wang

ACS Nano Article ASAP

DOI: 10.1021/acsnano.3c04984

https://doi.org/10.1021/acsnano.3c04984
