由于钙钛矿层中的缺陷，机械耐久性和长期运行稳定性是柔性钙钛矿太阳能电池（f-PSC）商业化的关键因素。在此，中国科学院Li Wei、Ge Ziyi合成了一系列具有不同分子偶极子的-CN添加剂，包括2'-氟-[1,1'-联苯]-3,5-二腈（1F-2CN）、2'，6'-二氟-[1,2'-联苯]-3,5-二腈（2F-2CN）和2'，3'，4'-三氟-[1,6'-联苯]-3,5-三腈（3F-2CN）。

本文要点：

1) 添加剂中的两个-CN基团可以与Pb²⁺缺陷配位，氟原子可以调节添加剂的偶极矩，并与带电荷的FA⁺基团形成氢键。因此，添加剂成功缝合了钙钛矿晶界处的缺陷，并释放了晶界应力，导致低杨氏模量和高机械柔韧性。同时，添加剂可以削弱电荷载流子与纵向光学声子之间的相互作用，并促进载流子的提取和传输。

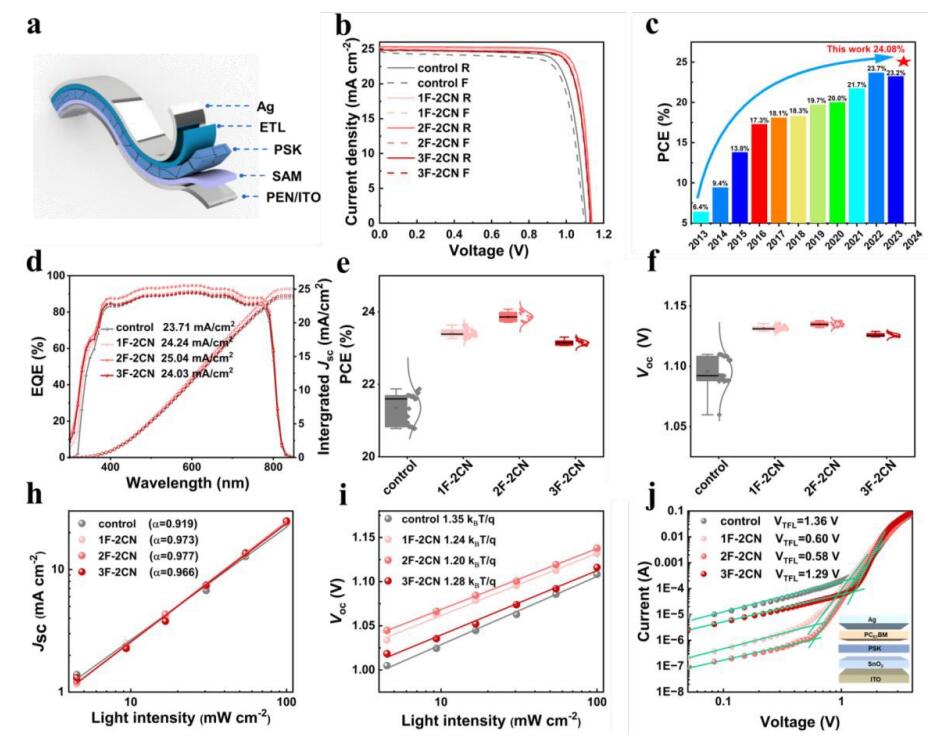

2) 此外，分子偶极更强的2F-2CN可以更好地提高f-PSCs效率和稳定性。因此，基于1F-2CN-、2F-2CN-和3F-2CN-的f-PSC分别具有21.87%、23.64%、24.08%和23.30%的功率转换效率（PCE）。得益于完美的钙钛矿膜，含有改性添加剂的未封装f-PSC具有优异的机械可靠性以及良好的光、热和空气稳定性。

参考电竞投注官网 ：

Lisha Xie et.al Molecular dipole engineering assisted strain release for mechanically robust flexible perovskite solar cells EES 2023

DOI: 10.1039/D3EE02569A

https://doi.org/10.1039/D3EE02569A
