预锂化是提高锂离子电池能量密度和循环寿命的一种方法，而薄锂箔石墨阳极的接触预锂化技术是一种极具潜力的技术。然而，生产5μm以下的薄锂箔极具挑战性，并且其难以实现与锂金属的精确预硫化。此外，纯薄Li箔存在诸如低锂利用率、碎片形成和可扩展性问题等缺点。为了应对这些挑战，麻省理工学院李巨、华中科技大学Huang Yunhui、中国科学院Zhang Yongyi、同济大学Wang Chao开发了一种简单的刮刀方法，将熔融的锂浇铸到碳纳米管（CNT）膜上，从而形成薄而超轻的Li-CNT膜。

本文要点：

1) 锂化引起CNT膜的亲锂性增加使得熔融锂能够均匀地浇铸到其表面上。该方法通过控制铸造锂的量，实现了0.1至1.12 mAh cm⁻²或更高范围的可调节锂容量。由于其特殊的导电网络、多孔结构和亲电解质性质，Li-CNT膜具有高比容量和近100%的锂利用率，这有助于电子和锂离子的有效传输。

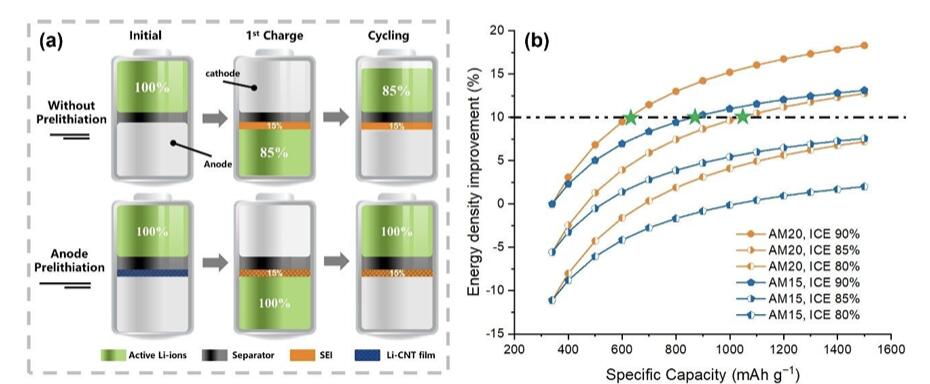

2) 当其与约3.3 mAh cm⁻²的商用LFP电极配对时，Li-CNT膜将LFP||Gr全电池的初始库仑效率从89%提高到100%，完全补偿了由固体电解质界面形成而引起的活性锂离子损失。此外，Li-CNT薄膜具有优异的机械性能，使其更有利于锂离子电池实际应用。

参考电竞投注官网 ：

Chao Wang et.al Large-Area Lithium Metal-Carbon Nanotube Film for Precise Contact Prelithiation in Lithium-ion Batteries         EES 2023

DOI: 10.1039/D3EE01725G

https://doi.org/10.1039/D3EE01725G
