由于醚溶剂的低粘度和低熔点，醚基电解质是满足快速充电和低温锂离子电池（LIB）日益增长的要求的有竞争力的选择。不幸的是，石墨（Gr）电极与常用的醚溶剂不相容，因为它们不可逆地共嵌入到Gr夹层中。

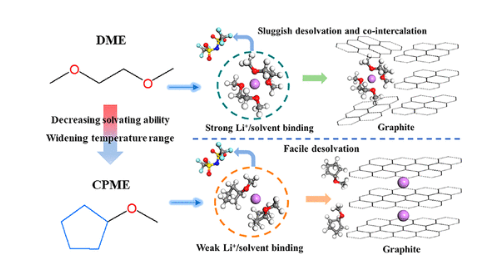

在这里，中科大Jingjing Xu，Xiaodong Wu，国家纳米科学中心Zhixiang Wei提出环戊基甲基醚（CPME）作为一种无共插层醚溶剂，其含有具有大空间位阻的环戊烷基团，以获得与Li+的弱溶剂化能力和较宽的液相温度范围（-140至+106）℃）。

文章要点

1）基于CPME和氟代碳酸亚乙酯（FEC）共溶剂的弱溶剂化电解质（WSE）可以同时实现快速去溶剂化能力和高离子电导率，这还可以在Gr阳极上诱导出富含LiF的固体电解质界面（SEI）。

2）因此，具有这种WSE的Gr/Li半电池可以在-60 ℃的超低温下提供出色的倍率性能、稳定的循环性能和高比容量（319 mAh g⁻¹）。此外，具有该WSE的实用LiFePO₄（负载量约25 mg cm⁻²）/Gr（负载量约12 mg cm⁻²）软包电池还表现出出色的倍率性能和超过1000次循环的稳定长期循环性能以及高库仑效率(≈99.9%)，并在-60 °C下实现了令人印象深刻的低温应用潜力。

参考电竞投注官网

Zhicheng Wang, et al, Co-Intercalation-Free Ether-Based Weakly Solvating Electrolytes Enable Fast-Charging and Wide-Temperature Lithium-Ion Batteries, ACS Nano, 2023

DOI: 10.1021/acsnano.3c04907

https://doi.org/10.1021/acsnano.3c04907
