构建柔性且坚固的导热但电绝缘的复合薄膜以实现高效、安全的热管理一直是备受追捧的研究课题。

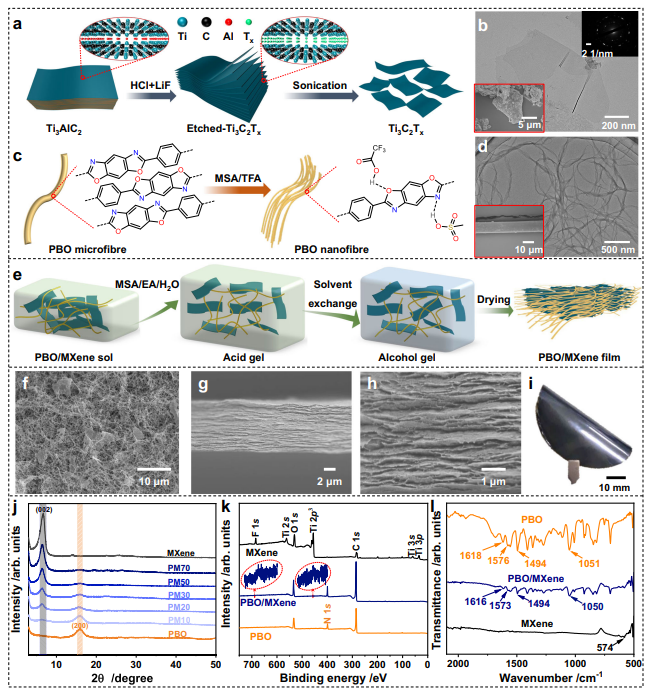

在此，中科院化学所Ning Zhao通过溶胶-凝胶-膜转化方法和均匀凝胶化过程制备了一种受珍珠母启发的高性能聚（对亚苯基-2,6-苯并二恶唑）（PBO/MXene纳米复合薄膜。

文章要点

1）由于所形成的优化砖和砂浆结构，以及细 PBO 纳米纤维网络在 MXene 纳米片上的强桥联和笼蔽效应，所得纳米复合薄膜具有电绝缘性 (2.5×10⁹ Ω cm)，并表现出优异的机械性能（拉伸强度为416.7 MPa，杨氏模量为9.1 GPa，韧性为97.3 MJ m⁻³）。

2）更重要的是，PBO纳米纤维和MXene纳米片的协同取向赋予薄膜42.2 W m⁻¹ K⁻¹的面内导热系数。该薄膜还表现出优异的热稳定性和阻燃性。

这项工作拓宽了制备高性能导热但电绝缘复合材料的思路。

参考电竞投注官网

Liu, Y., Zou, W., Zhao, N. et al. Electrically insulating PBO/MXene film with superior thermal conductivity, mechanical properties, thermal stability, and flame retardancy. Nat Commun 14, 5342 (2023).

DOI：10.1038/s41467-023-40707-x

https://doi.org/10.1038/s41467-023-40707-x
