对外部刺激下的降解途径进行充分理解有助于解决二维（2D）钙钛矿半导体材料的稳定性问题。近日，普渡大学Letian Dou、阿贡实验室Yanqi Luo报道了2D卤化物钙钛矿横向异质结构中的光诱导卤化物再分配。
本文要点：

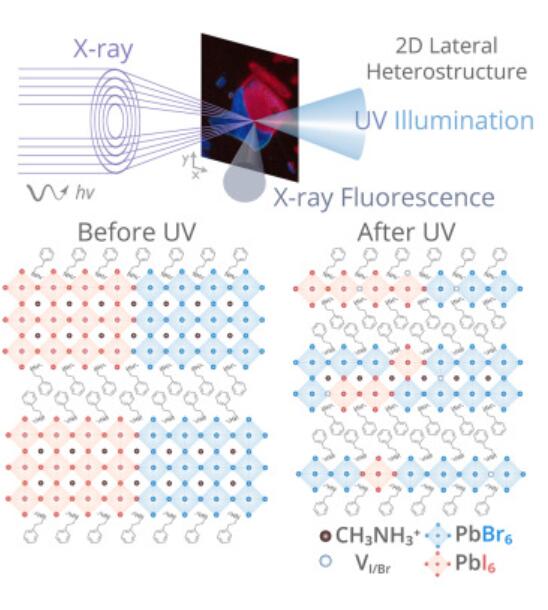

1) 原位同步加速器纳米探针X射线荧光（nano-XRF）用于研究紫外线（UV）照射下各种2D卤化物钙钛矿（n=1-3）横向异质结构中卤化物再分配的演变。结果表明，碘（I）在所有情况下都会发生损失，变化率随钙钛矿维度单调变化。
2) 相反，在n=2和3的异质结构中，溴（Br）相对比I更稳定，总Br浓度没有显著变化，但有Br扩散到以前的富I状态。结合纳米XRF和X射线吸收光谱（XAS）分析，作者发现紫外线照射后n>1的晶体维度降低，表明离子迁移之外的结构发生了显著重构。
Yanqi Luo et.al Photo-induced halide redistribution in 2D halide perovskite lateral heterostructures Joule 2023
DOI: 10.1016/j.joule.2023.08.003
https://doi.org/10.1016/j.joule.2023.08.003
