OER是质子交换膜分解水器件重要反应，但是目前OER电催化剂面临着催化活性低以及酸性条件稳定性差的缺点。

有鉴于此，厦门大学黄小青、广东工业大学徐雍、陕西师范大学林海平等发展一种畸变CdRu₂IrO_x纳米框新型酸性OER电催化剂。

主要内容

（1）

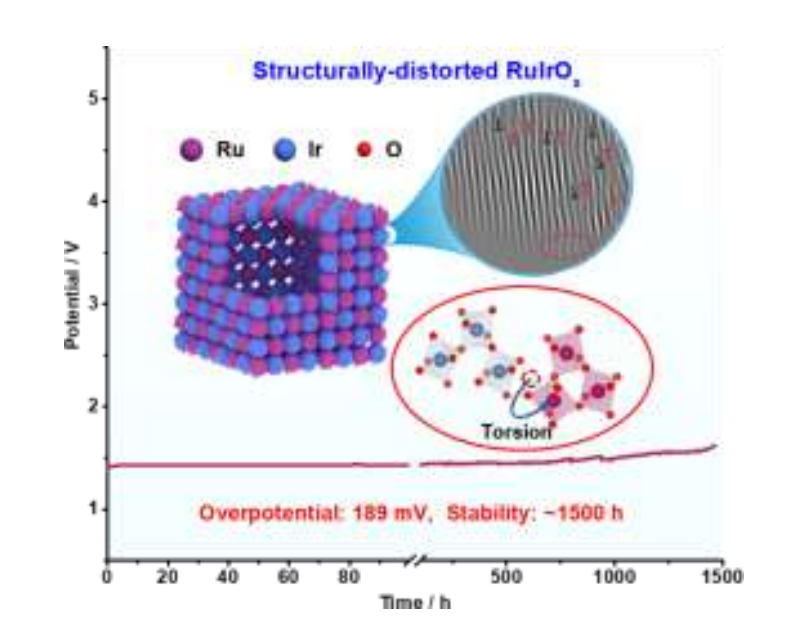

CdRu₂IrO_x电催化剂在0.5 M H₂SO₄电解液中进行电催化OER反应，10 mA cm^-2的过电势为189 mV，催化剂具有长达1500 h的稳定性，性能比见诸报道的OER催化剂更好（过电势~200 mV，稳定性<500 h）。使用畸变CdRu₂IrO_x催化剂构筑质子交换膜电解水器件，在0.1 mA cm^-2电流密度的稳定工作时间长达90 h。

（2）

XAS表征，发现CdRu₂IrO_x的Ru和Ir之间存在结构畸变Ru-O、Ir-O、Ru-M（M=Ru, Ir）化学键。原位XAS表征说明施加过电势导致RuO_x/IrO_x八面体发生结构畸变，形成具有OER活性的Ru⁵⁺物种。理论计算结果说明，键长减少的畸变Ru-O、Ir-O、Ru-M (M=Ru, Ir)化学键能够降低OER反应决速步骤的能垒。

这项研究通过构筑结构畸变催化剂显著改善OER催化剂的催化活性和稳定性，可能用于材料、化学、催化等领域相关研究。

参考电竞投注官网

Shangheng Liu, Huang Tan, Yu-Cheng Huang, Qiaobao Zhang, Haiping Lin, Ling Li, Zhiwei Hu, Wei-Hsiang Huang, Chih-Wen Pao, Jyh-Fu Lee, Qingyu Kong, Qi Shao, Yong Xu, Xiaoqing Huang, Structurally-Distorted RuIr-Based Nanoframes for Long-Duration Oxygen Evolution Catalysis, Adv. Mater. 2023

DOI: 10.1002/adma.202305659

https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202305659
