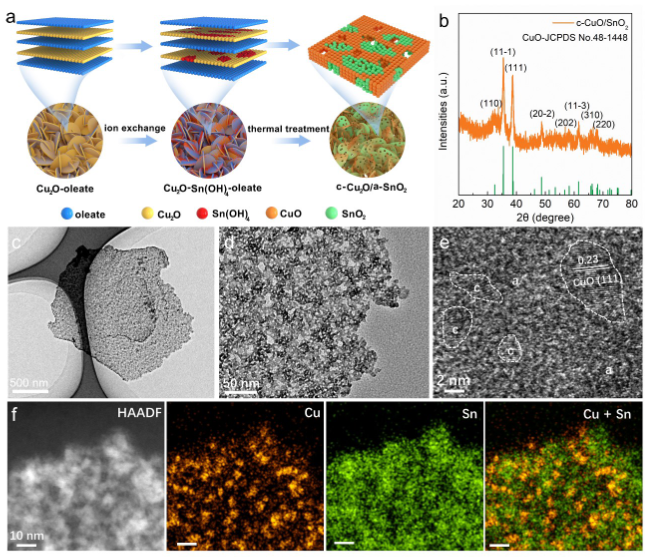

电化学二氧化碳还原反应（CO2RR）制甲酸酯在电化学能源领域引起了极大的兴趣。铜基材料是一种很有吸引力的CO2RR电催化剂。然而，在CO2RR的高阴极电势下保留Cu²⁺仍然是一个巨大的挑战。受腐蚀科学的启发，北京大学郭少军和北京航空航天大学Tianqi Guo报道了一种牺牲保护策略，通过嵌入活性非晶SnO₂（c-CuO/a-SnO₂）来稳定界面结晶CuO，从而大大提高CO2RR对甲酸盐的电催化敏感性、活性和稳定性。

本文要点

（1）所制备的混合催化剂可以实现CO2RR对甲酸盐的优异高选择性，法拉第效率（FE）为96.7%，超高电流密度超过1 A cm⁻²，远远优于工业基准（FE>90%，电流密度>300 mA cm⁻²）。

（2）原位XAS、XRD测试实验和理论计算结果表明，界面a-SnO2中加宽的s轨道为额外的电子提供了比Cu²⁺更低的轨道，可以有效地保留附近的Cu²⁺，并且高活性界面显著降低了有限阶跃的能垒（*CO₂→ *HCOO），并提高了对甲酸盐的选择性和活性。

Binbin Jia, et al. Restraining Interfacial Cu2+ by Using Amorphous SnO2 as Sacrificial Protection Boosts CO2 Electroreduction. Advanced Materials. 2023

DOI：10.1002/adma.202305587

https://onlinelibrary.wiley.com/doi/10.1002/adma.202305587
