乔治亚理工学院夏幼南和威斯康星大学麦迪逊分校Manos Mavrikakis首次报道了，当使用具有适当形状和尺寸组合的颗粒时，Pd纳米晶体可以通过“单相途径”吸收氢元素。

本文要点

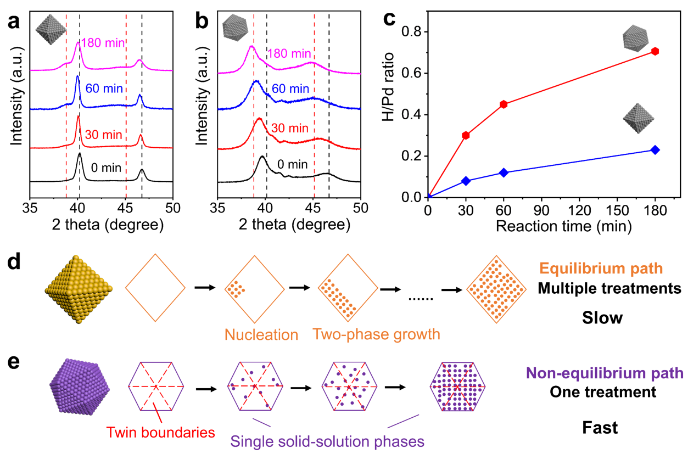

（1）具体而言，当尺寸为7和12nm的Pd二十面体纳米晶体暴露于H原子时，H饱和孪晶边界可以将每个颗粒划分为20个较小的单晶单元，从而抑制相边界的形成。

（2）因此，H原子的吸收主要由单相途径控制，并且可以很容易地获得任何x在0−0.7范围内的PdHx。特别是，当切换到Pd八面体纳米晶体时，仅在尺寸为7nm的颗粒中观察到单相路径。

（3）研究还确定了，如果由于晶格间距的增加而在纳米晶体中存在拉伸应变，则H吸收动力学将加速。除了独特的H吸收行为外，因为在拉伸应变下Pd晶格中H原子的化学势降低，PdHx（x=0–0.7）二十面体纳米晶体对甲酸氧化表现出显著的热稳定性和催化稳定性。

Siyu Zhou, et al. Fast and Non-equilibrium Uptake of Hydrogen by Pd Icosahedral Nanocrystals. Angew. 2023

DOI：10.1002/anie.202306906

https://onlinelibrary.wiley.com/doi/10.1002/anie.202306906
