二维（2D）半导体是下一代场效应晶体管（FET）的有效沟道材料。然而，在2D半导体上集成超薄且均匀的高κ电介质以制造具有大栅极电容的FET仍极具挑战性。华中科技大学翟天佑、刘开朗报道了一种将高质量介电膜与亚1纳米等效氧化物厚度（EOT）集成的通用两步方法。

本文要点：

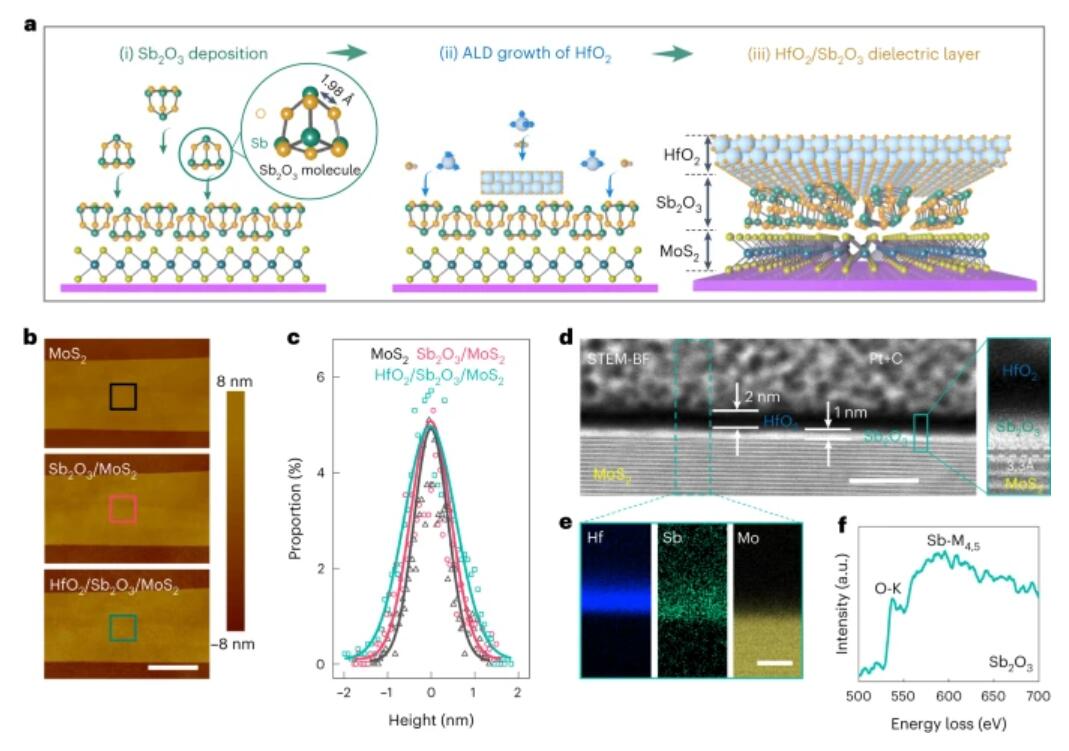

1) 通过无机分子晶体Sb₂O₃作为缓冲层均匀沉积在2D半导体上，可以形成高质量的氧化物-半导体界面，并提供高度亲水的表面，从而能够通过原子层沉积集成高κ电介质。

2) 使用这种方法，作者可以制备最薄EOT（0.67 nm）。使用0.4 V的超低工作电压，晶体管具有超过10⁶的导通/截止比 、并实现了高选通效率。该研究结果为2D材料在低功率超尺度电子中的应用铺平了道路。

参考电竞投注官网 ：

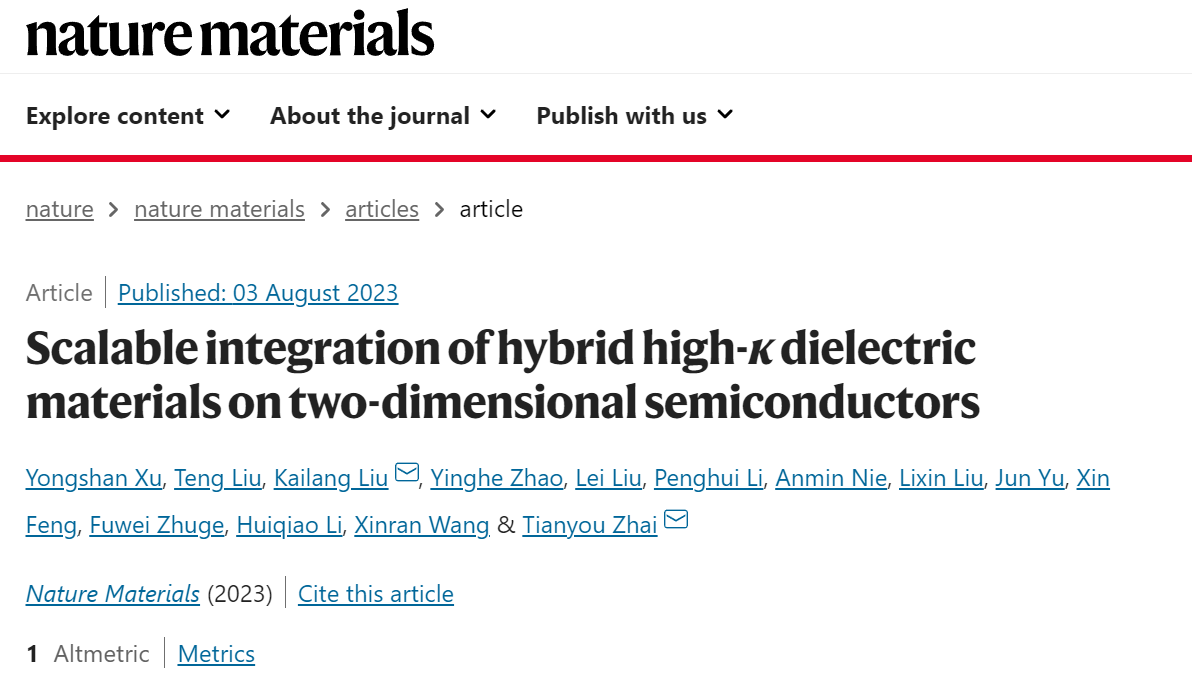

Yongshan Xu et.al Scalable integration of hybrid high-κ dielectric materials on two-dimensional semiconductors Nature Materials 2023

DOI: 10.1038/s41563-023-01626-w

https://doi.org/10.1038/s41563-023-01626-w
