超导纳米电路通常由超导薄膜制成，是超导电子器件的核心。虽然具有奇异特性的新兴过渡金属二硫属化物超导体（TMDSC）有望开发新的超导机制和应用，但其环境不稳定性给TMDSC纳米电路的无损制备带来了巨大挑战。

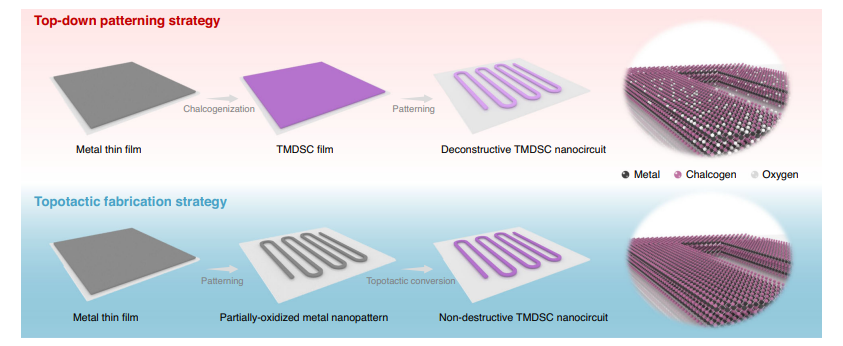

在这里，南京大学Peiheng Wu，Hao Wang，Labao Zhang报道了一种使用预图案化金属作为前体，通过拓扑转化方法制造TMDSC纳米图案的通用策略。

文章要点

1）通常，坚固的NbSe₂蜿蜒纳米线可以在晶圆规模上可控地制造，通过这种方式，超导纳米线电路主要被证明可用于潜在的单光子探测。

2）此外，可以用选定的TMD材料（NbS₂、TiSe₂或MoTe₂）制备多功能超导纳米电路，例如周期性圆形/三角形孔阵列和螺旋纳米线。

这项工作提供了一种用于制造具有精确控制的无损TMDSC纳米电路的通用方法，这为TMDSC在未来电子产品中的应用铺平了道路。

参考电竞投注官网

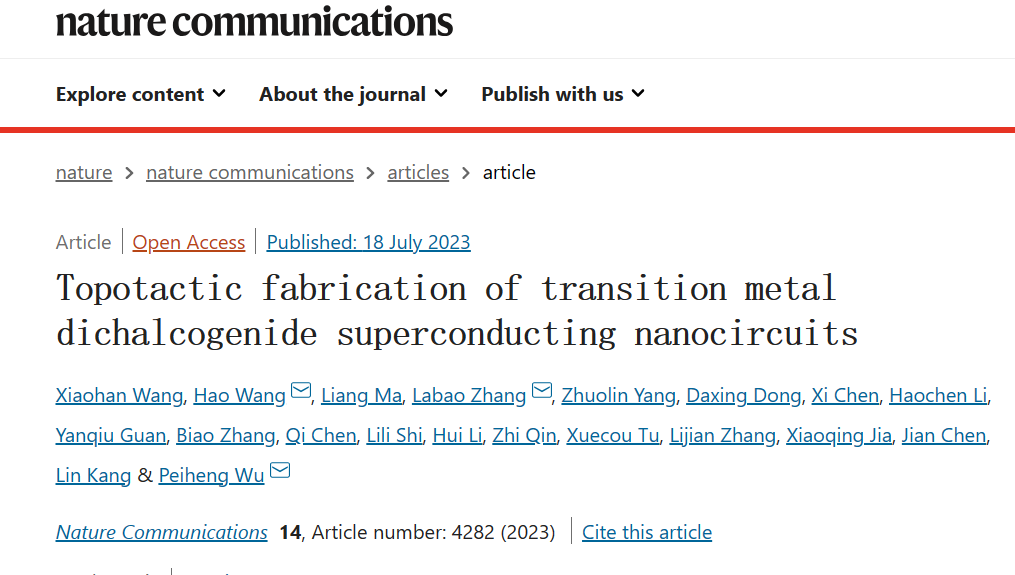

Wang, X., Wang, H., Ma, L. et al. Topotactic fabrication of transition metal dichalcogenide superconducting nanocircuits. Nat Commun 14, 4282 (2023).

DOI：10.1038/s41467-023-39997-y

https://doi.org/10.1038/s41467-023-39997-y
