具有各种成分的多金属合金（MMA）丰富了材料库，其多样性不断增加，并在催化应用中受到广泛关注。然而，由于各种金属前驱体的还原动力学不同以及晶体生长的复杂性，在介孔纳米结构中精确成型MMA并绘制多种元素的分布仍然是巨大的挑战。

在这里，日本国立材料科学研究所Yusuke Yamauchi，昆士兰科技大学Ting Liao设计了一种一锅湿化学还原方法，使用二嵌段共聚物作为软模板合成核壳图案PtPdRhRuCu介孔纳米球（PtPdRhRuCu MMNs）。

文章要点

1）PtPdRhRuCu MMNs具有可调节的成分和富含高熵合金位点的暴露多孔结构。研究人员揭示了PtPdRhRuCu MMNs介孔结构的形成过程以及不同金属前体的还原和生长动力学。

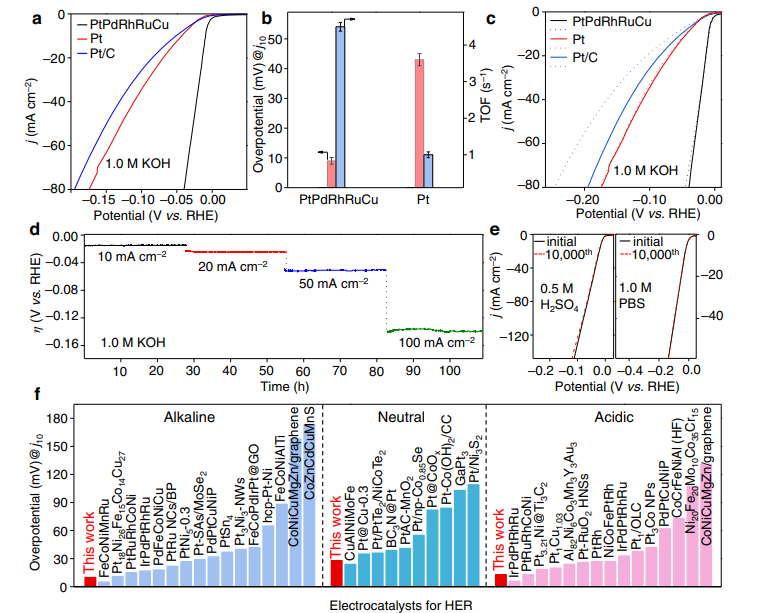

2）PtPdRhRuCu MMNs在碱性(1.0 M KOH)、酸性(0.5 M H2SO4)和中性（1.0M磷酸盐缓冲溶液(PBS)）电解质溶液中，电流密度为10 mA cm⁻²时，表现出强大的电催化析氢反应(HER)活性和分别为10、13和28mV的低过电势。

3）PtPdRhRuCu MMNs中HER的加速动力学源自多种成分，这些成分具有各种金属位点和介孔结构之间的协同相互作用，具有优异的质量/电子传输特性。

参考电竞投注官网

Kang, Y., Cretu, O., Kikkawa, J. et al. Mesoporous multimetallic nanospheres with exposed highly entropic alloy sites. Nat Commun 14, 4182 (2023).

DOI：10.1038/s41467-023-39157-2

https://doi.org/10.1038/s41467-023-39157-2
