多金属能够形成组分多样的合金，提供丰富的材料种类，受到催化领域的广泛关注。但是因为不同金属前体分子的不同还原反应动力学，以及晶体生长的复杂过程，导致如何精确构筑多金属合金催化剂的介孔纳米结构，绘制不同元素的空间分布非常困难。

有鉴于此，早稻田大学Yusuke Yamauchi、昆士兰科技大学廖婷（Ting Liao）等设计一锅湿法化学还原反应方法，使用二嵌段共聚物作为软模版制备核壳结构PtPdRhRuCu介孔纳米球，实现了优异的全pH电催化制氢。

主要内容

（1）

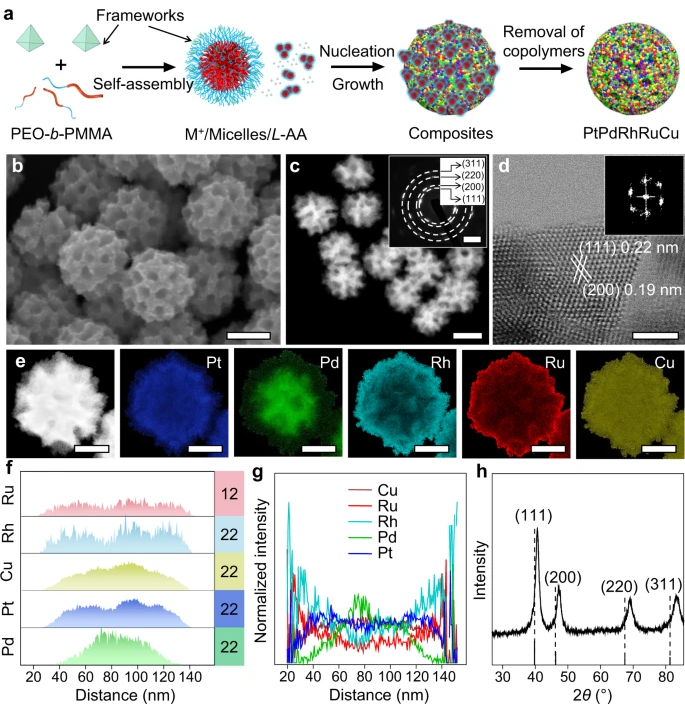

PtPdRhRuCu介孔纳米球具有可调控的组成，暴露的多孔结构，高熵合金位点。作者揭示多孔结构的形成过程，并且说明不同金属前体的生长动力学。

（2）

PtPdRhRuCu高熵纳米粒子具有优异的电催化制氢HER性能，碱性、酸性、中性电解液达到电流密度为10 mA cm^-2的过电势分别为10 mV，13 mV，28 mV。PtPdRhRuCu高熵纳米粒子快速的HER反应动力学来自多种组分的不同金属位点之间协同相互作用，以及介孔结构具有优异的传质/电子转移。

参考电竞投注官网

Yunqing Kang, Ovidiu Cretu, Jun Kikkawa, Koji Kimoto, Hiroki Nara, Asep Sugih Nugraha, Hiroki Kawamoto, Miharu Eguchi, Ting Liao, Ziqi Sun, Toru Asahi & Yusuke Yamauchi,  Mesoporous multimetallic nanospheres with exposed highly entropic alloy sites. Nat Commun 14, 4182 (2023)

DOI: 10.1038/s41467-023-39157-2

https://www.nature.com/articles/s41467-023-39157-2
