近年来，二维(2D)压电材料引起了人们对纳米尺度机电耦合现象的研究和器件开发的浓厚兴趣。在纳米尺度的压电性与2D材料中经常发现的静态应变之间存在着关键的知识鸿沟。

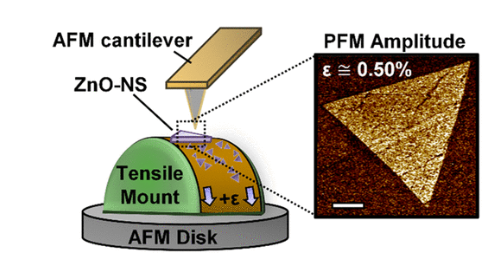

近日，威斯康星大学麦迪逊分校Xudong Wang利用应变相关的压电力显微镜(PFM)原位研究了纳米厚度的二维氧化锌纳米片(NS)的面外压电性能与面内应变的关系。

文章要点

1）结果表明，应变构型(拉伸或压缩)对测量的二维氧化锌纳米管的压电系数(D33)有显著影响。

2）对平面内拉应变和压应变接近0.50%时的离面压电响应进行了比较，测得的d₃₃在2.1~20.3 pm V⁻¹之间变化，导致了压电性能的数量级变化。

这些结果突出了平面应变在二维压电材料的量化和应用中的重要作用。

参考电竞投注官网

Corey Carlos, et al, Strain-Correlated Piezoelectricity in Quasi-Two-Dimensional Zinc Oxide Nanosheets, Nano Lett., 2023

DOI: 10.1021/acs.nanolett.3c01728

https://doi.org/10.1021/acs.nanolett.3c01728
