二氟草酸硼酸锂（LiDFOB）由于其优越的热稳定性和优异的铝钝化性能而在锂离子电池（LIB）中得到了广泛的研究。然而，LiDFOB 往往会严重分解并产生大量气体（例如 CO₂）。

近日，中科院青岛能源所崔光磊研究员，Gaojie Xu，Zili Cui，Lixin Qiao创新地合成了一种新型氰基功能化的LiDFOB类似物，即二氟(1,2-二羟基乙烷-1,1,2,2四甲腈)硼酸锂(LiDFTCB)，作为实用LIB的高度抗氧化盐。

文章要点

1）在室温和高温下，配制的 1.6 M LiDFTCB 碳酸亚丙酯 (PC) 电解质可实现实用的 LiCoO₂/石墨（阴极负载 = 15.6 mg cm^-2 ）全电池，其电化学性能优于 1.6 M LiDFOB-PC 的同类产品。

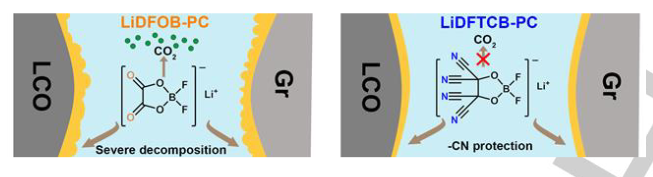

2）经证实，LiDFOB 盐在 50 °C 时会发生严重分解，并导致高压 LiCoO₂ 正极和石墨负极上形成厚界面层。与此形成鲜明对比的是，LiDFTCB 盐往往会在两个电极上形成薄而坚固的界面层，从而防止电池容量在 50 °C 下严重退化。更重要的是，当LiDFTCB盐在50℃下使用时，没有检测到CO₂气体。

这些结果强调了氰基功能化阴离子在提高实际锂离子电池性能方面的重要性。

参考电竞投注官网

Xueqing Min, et al, Highly Oxidative-Resistant Cyano-Functionalized Lithium Borate Salt for Enhanced Cycling Performance of Practical Lithium-Ion Batteries, Angew. Chem. Int. Ed. 2023, e202302664

DOI: 10.1002/anie.202302664

https://doi.org/10.1002/anie.202302664
