界面润湿性如何影响二氧化碳电还原为乙烯和乙醇的机理尚不清楚。

近日，天津大学巩金龙教授通过对不同烷基链长的硫醇进行修饰，设计并实现了动力学控制的*CO和*H的可控平衡，揭示了它对乙烯和乙醇反应的贡献。

文章要点

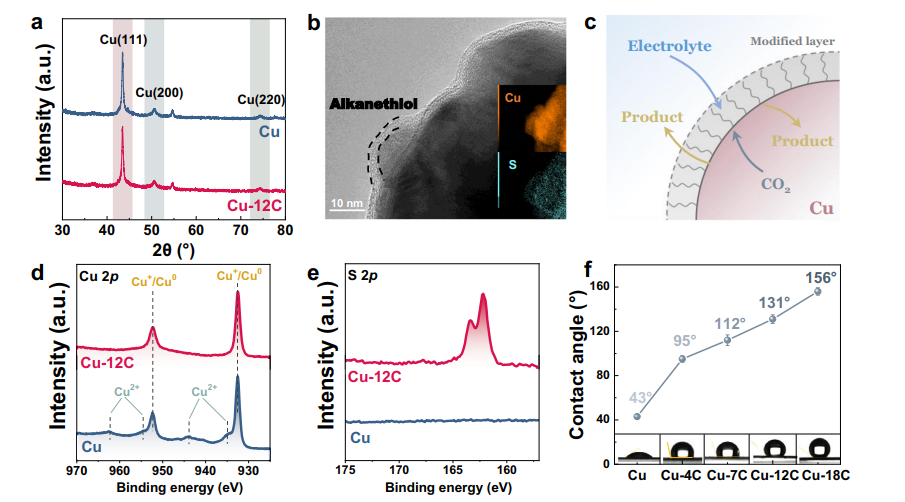

1）表征和模拟表明，CO₂和H₂O的传质与界面润湿性有关，这可能会导致动力学控制的*CO和*H比的变化，从而影响乙烯和乙醇的路径。

2）通过将亲水界面调节为超疏水界面，反应极限由动力学控制的*CO供应不足转变为*H供应不足。

3）乙醇/乙烯比可在0.9~1.92的较大范围内连续调节，对乙醇和多碳(C₂₊)产物的法拉第效率分别高达53.7%和86.1%。当C₂₊部分电流密度为321 mA cm⁻²时，C₂₊法拉第效率可达80.3%，是此类电流密度下选择性最高的电流密度之一。

参考电竞投注官网

Lin, Y., Wang, T., Zhang, L. et al. Tunable CO2 electroreduction to ethanol and ethylene with controllable interfacial wettability. Nat Commun 14, 3575 (2023).

DOI：10.1038/s41467-023-39351-2

https://doi.org/10.1038/s41467-023-39351-2
