自旋-轨道耦合半导体中的光诱导自旋-电荷相互转换可以提供一种在不使用外部磁场的情况下实现光学自旋电子学途径。然而，在结构无序的多晶半导体中，自旋相关电荷电流的存在和作用仍不明确。在这里，剑桥大学Akshay Rao、哈佛大学Sascha Feldmann报道了局部对称破坏驱动多晶卤化物钙钛矿薄膜中皮秒自旋畴的形成。

本文要点：

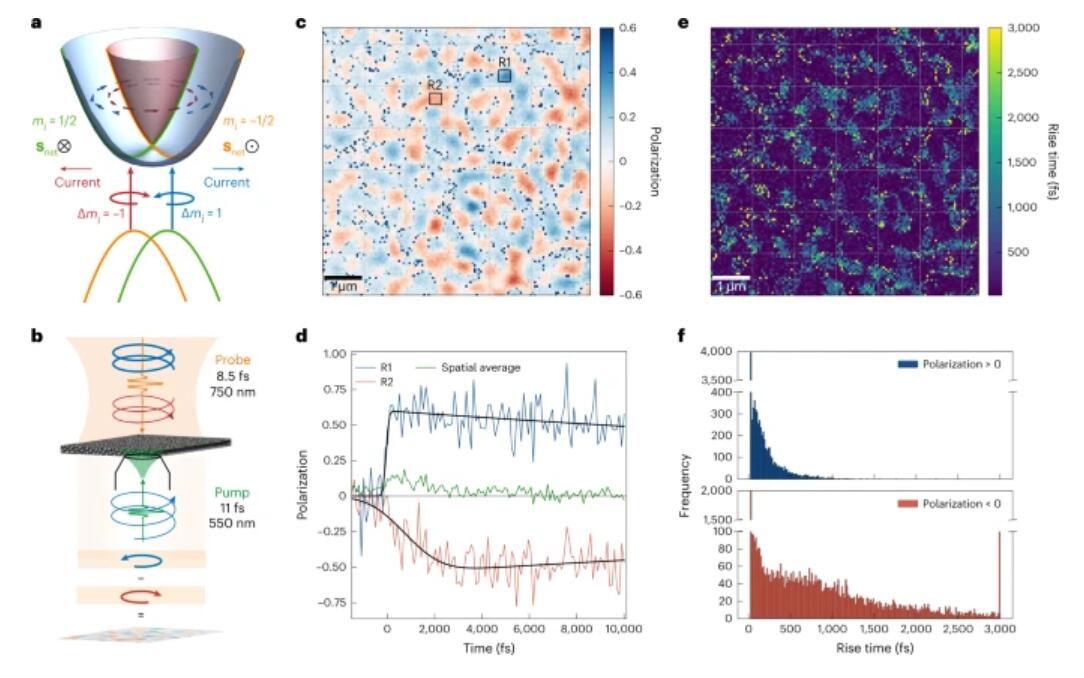

1) 通过在多晶卤化物钙钛矿薄膜上使用飞秒圆偏振分辨泵浦探针显微镜，作者观察到通过横向自旋电流形成的微米级自旋畴的光诱导超快形成。光学二次谐波产生强度和垂直压电响应的微米级变化表明，破坏强局部反转对称性可以驱动自旋畴的形成。

2) 此外，其导致了空间变化的类Rashba自旋纹理，并驱动自旋动量锁定电流，从而导致局部自旋积累。多晶卤化物钙钛矿膜中的超快自旋畴形成为纳米级自旋器件提供了平台。

参考电竞投注官网 ：

Arjun Ashoka et.al Local symmetry breaking drives picosecond spin domain formation in polycrystalline halide perovskite films Nature Materials 2023

DOI: 10.1038/s41563-023-01550-z

https://doi.org/10.1038/s41563-023-01550-z
