锂（Li）金属电池中的固体电解质界面（SEI）通常是不均匀的，包含各种各样的物种，并且具有较差的机械稳定性。SEI在电化学循环过程中不断发生开裂和重构，并伴随着活性锂和电解质的耗尽，从而阻碍了电池的实际应用。在这里，北京理工大学黄佳琦提出了SEI的原位结构设计，以促进其均匀性并提高其机械稳定性。

本文要点：

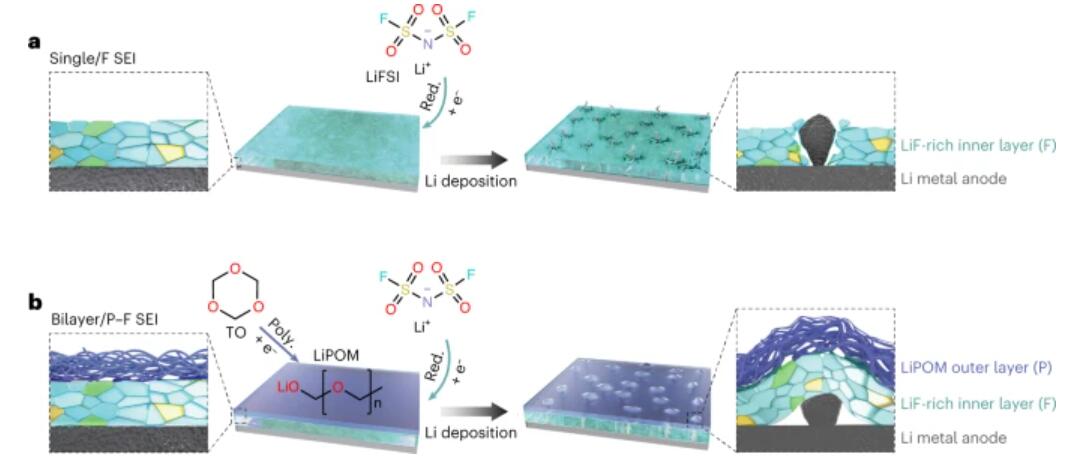

1)作者通过三恶烷调制的电解质来定制SEI的双层结构：内层以LiF为主，以提高均匀性，而外层含有聚氧化锂，以提高机械稳定性，从而协同导致SEI的重建和可逆的Li电镀/剥离。

2) 纽扣电池由超薄锂金属阳极（50 μm）和高负载阴极（3.0 mAh cm⁻²）与定制的双层SEI在1.2 mA cm⁻²下实现430次循环测试 ，而具有阴离子衍生SEI的电池在相同条件下仅经历200次循环。而具有1.8的低负/正容量比和2.1g Ah⁻¹贫电解质的440 Wh kg⁻¹软包电池（5.3 Ah） 实现了130次循环。

参考电竞投注官网 ：

Qian-Kui Zhang et.al Homogeneous and mechanically stable solid–electrolyte interphase enabled by trioxane-modulated electrolytes for lithium metal batteries Nature Energy 2023

DOI: 10.1038/s41560-023-01275-y

https://doi.org/10.1038/s41560-023-01275-y
