由于锌基电池成分丰富，成本低，安全性高，因此为大规模储能开辟了新的前景。然而，锌阳极的钝化和枝晶生长损害了它们的稳定性、寿命和可逆性。

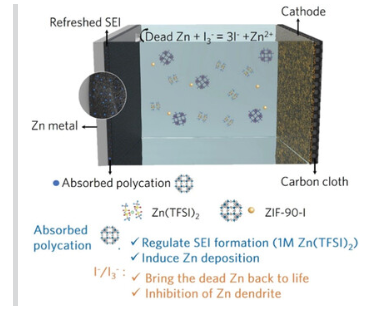

在这里，香港城市大学支春义教授报道了通过碘后功能化的沸石咪唑骨架-90 (ZIF-90-I)添加剂来规避的，其中吸附在锌阳极上的聚阳离子可以调节1 mZn(TFSI)₂电解质中固体-电解质界面(SEI)的形成，并诱导Zn²⁺均匀沉积。此外，I₃^-/I^-氧化还原可以使坏死的锌恢复活力并抑制树突。

文章要点

1）使用ZIF-90-I添加剂，在20mA cm^-2/1 mAh cm^-2的电流下，在Zn||Ti电池中获得了120次循环99.5%库仑效率的镀锌/退锌。此外，Zn||Zn电池在5ma cm^-2/1 mAh cm^-2下稳定循环1200小时，过电位稳定。锌的利用率高达68.6%。

2）原位光学显微镜揭示了光滑、均匀的镀锌层，以及来自I₃^-/I^-氧化还原对的Zn再生功能。在Zn(TFSI)₂ + ZIF-90-I电解质中，随着富Zn络合物和来自吸附的聚阳离子的氮化物的增加，刷新的SEI是均匀的并且富含ZnF₂。在Zn(TFSI)₂ + ZIF-90-I电解质中的全锌||空气电池表现出优异的循环稳定性，在0.1mA/0.05 mAh cm^-2下具有稳定的极化电压。

参考电竞投注官网

Yuwei Zhao, et al, Zn-Rejuvenated and SEI-Regulated Additive in Zinc Metal Battery via the Iodine Post-Functionalized Zeolitic Imidazolate Framework-90, Adv. Energy Mater. 2023, 2300627

DOI: 10.1002/aenm.202300627
