塑料/韧性无机范德华（vdW）热电半导体为高性能柔性热电器件提供了变革性优势，其可以取代可穿戴电子产品的自充电系统。然而，它们可塑性的化学来源尚不明确。近日，亚琛工业大学Yu Yuan、西北工业大学Zhu Menghua、Zhou Chongjian报道了导致热电SnSe₂单晶塑性变形的动态相变。

本文要点：

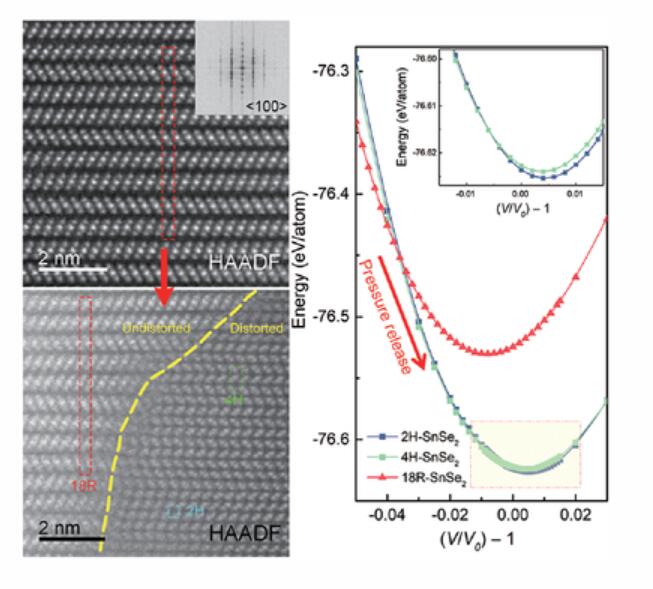

1)体SnSe₂晶体的塑性应变是由其在外力下的多型转化引起的。SnSe₂单晶由具有18R低对称结构的大周期多型组成，而不是在多晶样品中经常观察到的三角相和六方相。对样品原位施加的压力驱动其从低对称性到高对称性的相变，即从18R到4H，最后到2H-SnSe₂。

2) 第一性原理计算证实，动态相变是一个压力激活的过程，即只有15MPa的压力就可消除其能隙，这与实验测量的应变-应力曲线一致。这种动态相变导致沿着平行于和垂直于解理面的方向具有接近各向同性的塑性。

参考电竞投注官网 ：

Bangzhi Ge et.al Dynamic Phase Transition Leading to Extraordinary Plastic Deformability of Thermoelectric SnSe2 Single Crystal Adv. Energy Mater. 2023

DOI: 10.1002/aenm.202300965

https://doi.org/10.1002/aenm.202300965
