效率超过20%的全无机CsPbI3钙钛矿太阳能电池(PSC)是应用于大型串联太阳能电池的理想选择。然而，仍然有两个主要障碍阻碍了它们的放大：（i）不均匀的固态合成过程和（ii）光活性CsPbI3黑相的稳定性较差。

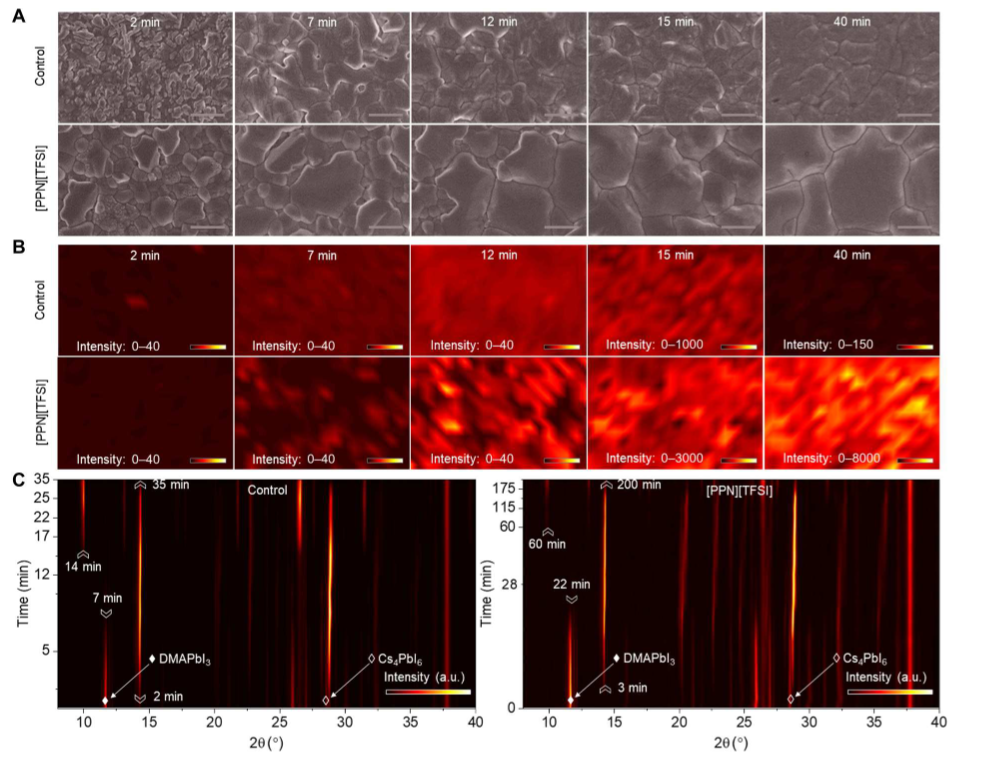

在这里，华北电力大学Yong Ding，洛桑联邦理工学院Zhaofu Fei，Paul J. Dyson，Mohammad Khaja Nazeeruddin，中国科学院青岛生物能源与过程研究所Zhipeng Shao使用热稳定的离子液体双（三苯基膦）亚胺双（三氟甲基磺酰基）亚胺（[PPN][TFSI]）来延缓Cs4PbI6和DMAPbI3[二甲基铵(DMA)]之间的高温固相反应,可以在空气中制备高质量大面积的CsPbI3薄膜。
文章要点
1）由于强Pb-O接触，[PPN][TFSI]增加了表面空位的形成能并防止了CsPbI3的不希望的相退化。
2）所得PSC的功率转换效率(PCE)为20.64%（经认证为19.69%），并具有超过1000小时的长期运行稳定性。全无机钙钛矿太阳能电池组件的效率达到创纪录的16.89%，有效面积为28.17cm2。
参考电竞投注官网
Cheng Liu, et al, Retarding solid-state reactions enable efficient and stable all-inorganic perovskite solar cells and modules, Sci. Adv. 9, eadg0087 (2023)
DOI: 10.1126/sciadv.adg0087
https://www.science.org/doi/10.1126/sciadv.adg0087
