高强度铝合金应用广泛，但由于纳米析出物在中高温下迅速粗化，强度降低，极大地限制了其应用。沉淀物/基质界面处的单一溶质偏析层在稳定沉淀物方面并不令人满意。

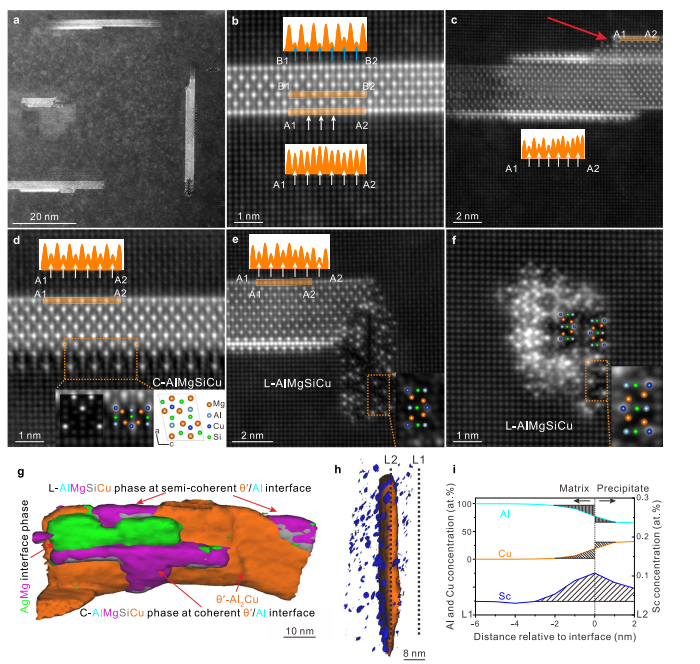

在这里，中南大学Yong Du，Kai Li在Al-Cu-Mg-Ag-Si-Sc合金中获得了多个界面结构，包括Sc偏析层、C和L相以及新发现的χ-AgMg相，它部分覆盖了θ'沉淀物。

文章要点

1）通过原子分辨率表征和从头计算，这种界面结构已被证实可以协同延缓沉淀物的粗化。

2）因此，设计的合金在所有系列铝合金中表现出良好的耐热性和强度组合，热暴露后屈服强度保持97%，高达400 MPa。

这种用多个界面相和偏析层覆盖沉淀物的概念为设计其他耐热材料提供了一种有效的策略。

参考电竞投注官网

Lu, Q., Wang, J., Li, H. et al. Synergy of multiple precipitate/matrix interface structures for a heat resistant high-strength Al alloy. Nat Commun 14, 2959 (2023).

https://doi.org/10.1038/s41467-023-38730-z
