在OER催化反应中，β-CoOOH的晶体方向仍不清楚。

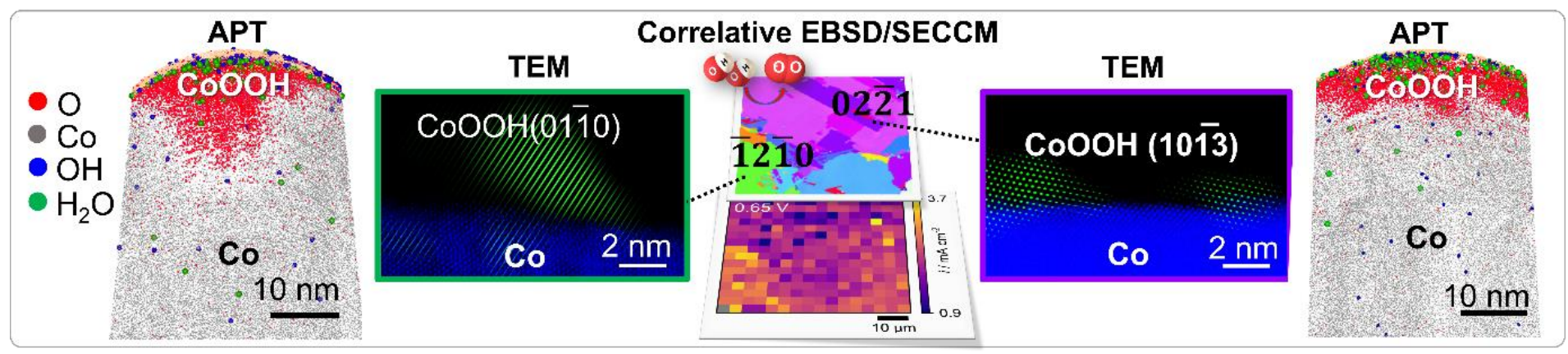

有鉴于此，波鸿鲁尔大学Tong Li、Kristina Tschulik等报道通过电子背散射衍射/扫描电化学反应显微表征结合XPS、TEM、原子探针层析成像，表征OER反应中Co微型电极形成的不同β-CoOOH晶面，发现不同结构、组成、厚度CoOOH的催化活性强弱规律。

主要内容

（1）

表征发现在Co的[-12-10]方向生长有~6 nm β-CoOOH(01-10)，其催化活性比[02-21]或者[0001]方向生长的~3 nm β-CoOOH(10-13)或~6 nm β-CoOOH(0006)更好。这种更好的催化活性来自β-CoOOH(01-10)比其他两种晶面的CoOOH具有更多的羟基离子，并且Co^III-O更容易还原。

（2）

通过多模式表征，说明催化活性物种的原子级结构、厚度、组分与催化活性的密切关系，有助于发展和设计具有特定缺陷的预催化剂，促进生成活性更高的OER催化活性物种。

参考电竞投注官网

Chenglong Luan, Johanna Angona, Arjun BalaKrishnan, Manuel Corva, Pouya Hosseini, Markus Heidelmann, Ulrich Hagemann, Emmanuel Batsa Tetteh, Wolfgang Schuhmann, Kristina Tschulik, Tong Li, Linking Composition, Structure and Thickness of CoOOH to Oxygen Evolution Reaction Activity by Correlative Microscopy, Angew. Chem. Int. Ed. 2023

DOI: 10.1002/anie.202305982

https://onlinelibrary.wiley.com/doi/abs/10.1002/anie.202305982
