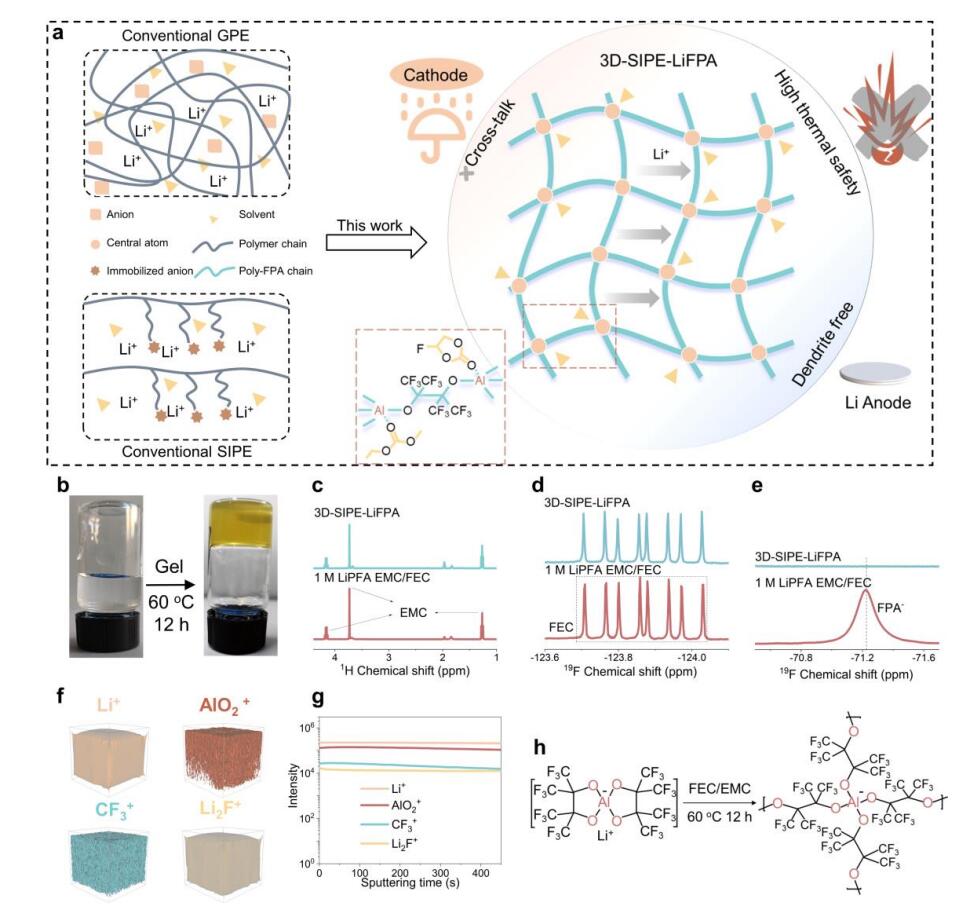

聚合物电解质具有防漏、优异灵活性和与锂金属的高度兼容性等优点，使锂金属电池（LMB）能够高效安全地运行。然而，目前大多数聚合物电解质都不能满足LMB实际应用的要求。为了解决这一问题，中国科学院崔光磊、Cui Zili、Xu Gaojie采用热诱导原位聚合全氟牙胶铝酸锂（LiFPA），提出了一种新的界面相容且安全的单离子导电3D聚合物电解质（3D SIPE-LiFPA）。

本文要点：

1) 研究表明，具有独特聚阴离子结构的3D SIPE LiFPA促进了电极/电解质界面的形成，并抑制了过渡金属（TM）的溶解-迁移-沉积。3D SIPE LiFPA使LiNi_0.8Co_0.1Mn_0.1O₂（NCM811，3.7 mAh cm^-2）/Li（50μm）LMB电池（236次循环后为80.8%）和软包电池（437 Wh kg^-1，60次循环后95.4%，注入电解质2 g Ah^-1）下具有长循环寿命。

2) 此外，作者使用3D SIPE LiFPA的NCM811/Li LMB可显著提高放热起始温度（T_onset）和热失控温度（T_tr），即分别提高34℃和72℃。该工作为聚合锂盐作为聚合物电解质策略开辟了一个新的途径，同时提高了LMB的循环寿命和安全性。

参考电竞投注官网 ：

Shenghang Zhang et.al In-Situ Polymerized Lithium Salt as Polymer Electrolyte Enabling High Safety Lithium Metal Batteries EES 2023

DOI: 10.1039/D3EE00558E

https://doi.org/10.1039/D3EE00558E
