钠-硫族化物金属间化合物（Na2Te和Na2S）和Cu颗粒的亲钠微复合膜被制造到商用铜泡沫集流体（Na₂Te@CF和Na₂S@CF）上。

近日，德克萨斯大学奥斯汀分校David Mitlin，Yixian Wang首次展示了可控容量热灌注工艺。金属电沉积增强的润湿性导致最先进的电化学性能。例如，基于Na₂Te@CF的半电池在6 mA cm^-2和6 mAh cm^-2下表现出稳定的循环，对应于按几何面积电沉积/电溶解的54 μm Na。

文章要点

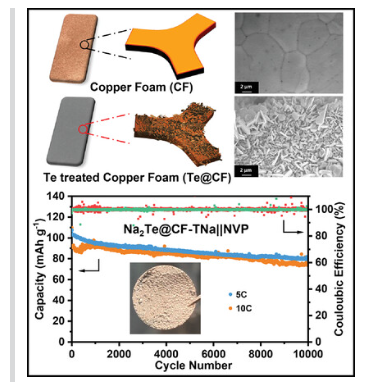

1）具有Na₃V₂(PO₄)₃正极的钠金属电池在30 C(7mAcm⁻²)下稳定，在5 C和10 C下可循环10000次。

2）横截面低温聚焦离子束(cryo-FIB)显微镜详细描述了沉积和残余溶解的微结构。Na₂Te@CF上的金属钠电沉积致密、光滑且没有枝晶或孔隙。在未改性的铜泡沫上，钠以细丝状方式生长，不需要循环来实现这种几何形状。基板-金属相互作用严重影响金属-电解质界面，即固体电解质界面的厚度和形态。

3）密度泛函理论和中尺度模拟提供了对支撑吸附原子能量学、成核反应和早期形态演化的深入了解。在Na₂Te上，钠原子分散体在热力学上比孤立的团簇更稳定，从而导致表面的共形吸附原子覆盖。

参考电竞投注官网

Yixian Wang, et al, Intermetallics Based on Sodium Chalcogenides Promote Stable Electrodeposition–Electrodissolution of Sodium Metal Anodes, Adv. Energy Mater. 2023

DOI: 10.1002/aenm.202204402

https://doi.org/10.1002/aenm.202204402
