钙钛矿材料具有优越的光电性能，推动了溶液处理太阳能电池的快速发展。钙钛矿型太阳能电池(PSCs)的晶界载流子损耗显著降低了电池的性能，但目前对它的关注有限，缺乏有效的解决方法。

在这里，北京大学周欢萍教授首次通过“两步”原位反应方法构建了钨酸盐/钙钛矿异质界面，该方法提供了有效的缺陷钝化，并确保了GBG上有效的载流子动力学。

文章要点

1）暴露在晶界的钙钛矿通过Pb²⁺与钨酸盐离子的原位反应转化为宽禁带PbWO₄，钝化了由于强离子键而产生的缺陷。此外，基于PbWO₄向CaWO₄的额外转变，通过异质界面能级修饰进一步抑制了复合损失。

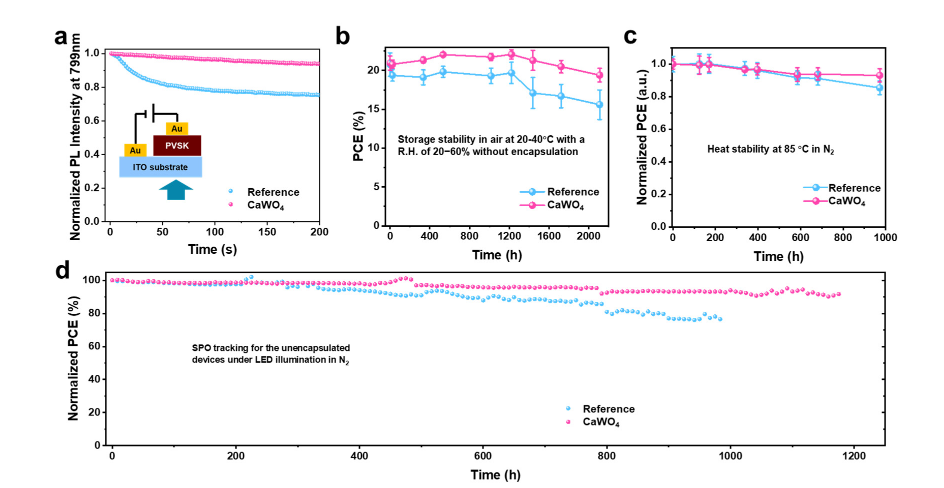

2）基于这种沟槽修饰策略的PSCs在正反向结构中都表现出了良好的通用性，其中n-i-p器件的效率提高了23.25%，p-i-n器件的效率提高了23.33%。在空气中老化~2110 h，器件效率保持在92.5%；在85℃氮气中老化972 h，器件效率保持在93.1%。

参考电竞投注官网

Rundong Fan, et al, Tungstate-mediated In-situ Passivation of Grain Boundary Grooves in Perovskite Solar Cells, Angew. Chem. Int. Ed. 2023, e202303176

DOI: 10.1002/anie.202303176

https://doi.org/10.1002/anie.202303176
