具有低毒性和窄带隙的无机CsSnI₃是一种极具潜力的光伏材料。然而，CsSnI₃钙钛矿太阳能电池（PSC）的性能远低于Pb基和混合Sn基（如CsPbX₃和FASnX₃）的性能，这归因于其较差的成膜性能和Sn⁴⁺诱导的深陷阱。近日，华南理工大学严克友报道了一种用于耐用CSSNI₃钙钛矿太阳能电池的双功能叠氮化碳添加剂

本文要点：

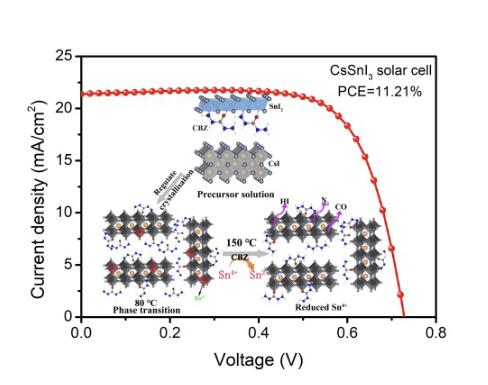

1) 作者采用双功能添加剂咔唑（CBZ）沉积无针孔膜，并通过两步退火去除深陷阱。在80°C的相变过程中，CBZ中-NH₂和-CO单元的孤电子可以与Sn²⁺配位，形成具有大晶粒的致密膜。而在150°C退火过程中，CBZ的分解可以将Sn⁴⁺还原为Sn²⁺，以去除深陷阱。

2) 与对照装置（4.12%）相比，CsSnI₃:CBZ PSC的最大效率达到11.21%，而其在一个独立的光伏测试实验室中获得了10.90%的认证效率。此外，未密封的CsSnI₃:CBZ器件在惰性气氛连续运行60天、标准最大功率点连续跟踪650小时和环境空气连续运行100小时后的功率保持率为100%、90%和80%。

参考电竞投注官网 ：

Chenghao Duan et.al A Bifunctional Carbazide Additive For Durable CSSNI3 Perovskite Solar Cells Adv. Mater. 2023

DOI: 10.1002/adma.202300503

https://doi.org/10.1002/adma.202300503
