设计组分和形貌变化的Pt纳米结构催化剂能够显著提高Pt催化剂的电催化性能。

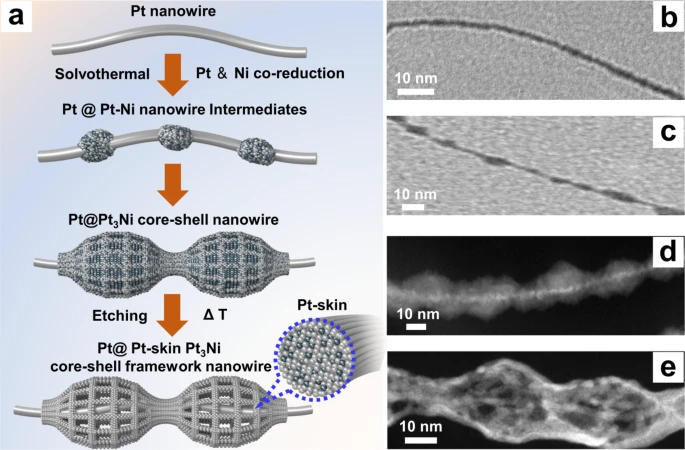

有鉴于此， 武汉理工大学刘勇（Yong Liu）等报道设计合成了一种各向异性的多孔Pt@Pt-skin Pt₃Ni核壳结构纳米线催化剂，表现优异的电催化性能。

这种Pt@Pt-skin Pt₃Ni纳米线催化剂具有超薄的原子层厚度且凹凸不平的Pt纳米线核、多孔Pt-skin Pt₃Ni壳，因此这种结构导致催化剂具有非常高的电催化活性和稳定性，以及非常高的Pt利用效率。

本文要点

（1）

在0.9 V过电势进行电催化氧还原反应，这种各向异性多孔Pt@Pt-skin Pt₃Ni核壳纳米线催化剂具有优异的质量活性（6.69 A/mg_Pt）和比活性（8.42 mA/cm²），优异的稳定性，在50000圈电化学反应后未见活性衰减。

（2）

多孔Pt@Pt-skin Pt₃Ni核壳纳米线结构的催化剂具有能够与溶液的分子接触的开放三维多孔结构，而且Pt-skin具有表面压缩应力，因此产生更加丰富的催化活性位点，降低化学吸附氧物种的吸附，显著提高电催化活性和稳定性。

参考电竞投注官网

Hui Jin, Zhewei Xu, Zhi-Yi Hu, Zhiwen Yin, Zhao Wang, Zhao Deng, Ping Wei, Shihao Feng, Shunhong Dong, Jinfeng Liu, Sicheng Luo, Zhaodong Qiu, Liang Zhou, Liqiang Mai, Bao-Lian Su, Dongyuan Zhao & Yong Liu, Mesoporous Pt@Pt-skin Pt₃Ni core-shell framework nanowire electrocatalyst for efficient oxygen reduction. Nat Commun 14, 1518 (2023).

DOI: 10.1038/s41467-023-37268-4

https://www.nature.com/articles/s41467-023-37268-4
