复合材料具有单一组分具有的优势，因此是构筑OER电催化剂的理想材料体系。但是目前设计具有特定物理/电化学性质的复合材料电催化剂仍具有非常大的困难和挑战。

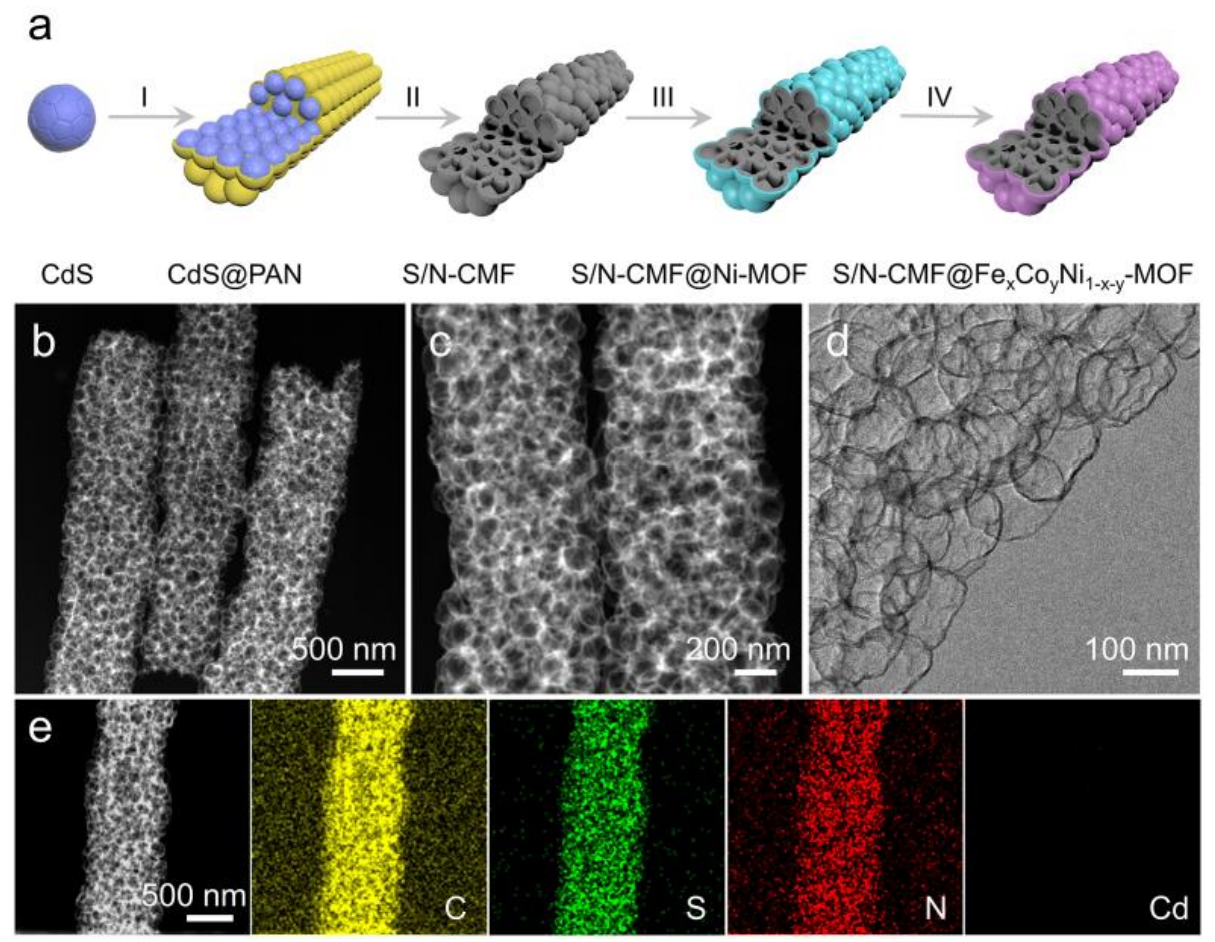

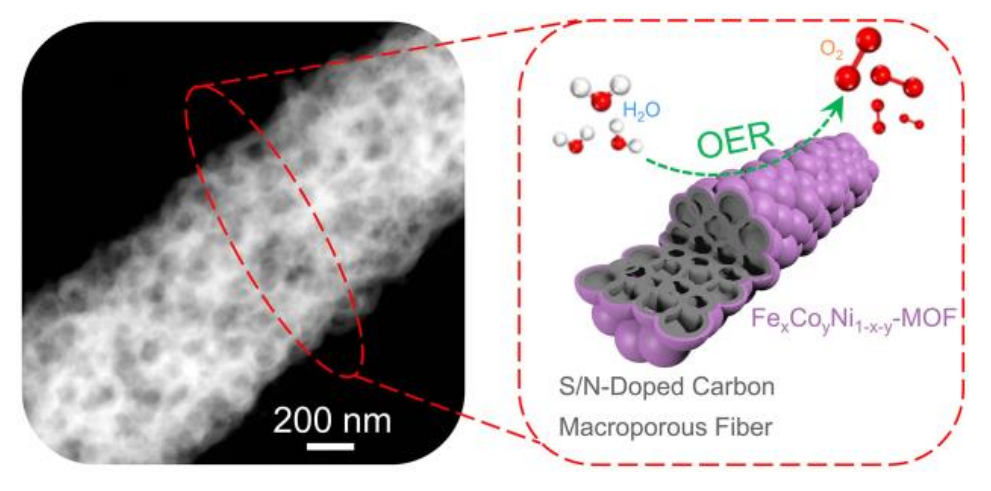

有鉴于此，南洋理工大学/香港城市大学楼雄文（Xiong Wen (David) Lou）、南洋理工大学Deyan Luan等通过离子交换反应合成了担载于S/N掺杂大孔碳纤维材料上的三元MOF，命名为 (S/N-CMF@Fe_xCo_yNi_1-x-y-MOF)，得到一种具有前景的OER电催化剂。

本文要点

（1）

因为三种金属改善本征催化活性，空心S/N掺杂大孔碳纤维材料具有丰富的暴露位点，而且这种材料很好的组装，因此电催化剂具有优异的碱性OER催化活性和稳定性。达到10 mA cm^-2电流密度仅需要296 mV过电势，Tafel斜率仅为53.5 mV dec^-1。

（2）

通过X射线精细吸收和DFT理论计算模拟，发现在OER电催化反应过程生成Fe/Co掺杂γ-NiOOH催化剂是(S/N-CMF@Fe_xCo_yNi_1-x-y-MOF)的高OER电催化活性原因。

参考电竞投注官网

Yafei Zhao, Xue Feng Lu, Zhi-Peng Wu, Zhihao Pei, Deyan Luan, Xiong Wen (David) Lou, Supporting Trimetallic Metal-Organic Frameworks on S/N-Doped Carbon Macroporous Fibers for Highly Efficient Electrocatalytic Oxygen Evolution, Adv. Mater. 2023

DOI: 10.1002/adma.202207888

https://onlinelibrary.wiley.com/doi/abs/10.1002/adma.202207888
