固体熔化是一种基本的自然现象，其压力依赖性已经受到了近一个世纪的关注。然而，由于实验挑战，熔融相在压力下的时间演变一直无法直接测量。通过使用激波前沿作为基准，来自华盛顿州立大学的Yogendra Gupta等人研究了激波压缩锗中熔融相的时间依赖性生长。

文章要点：

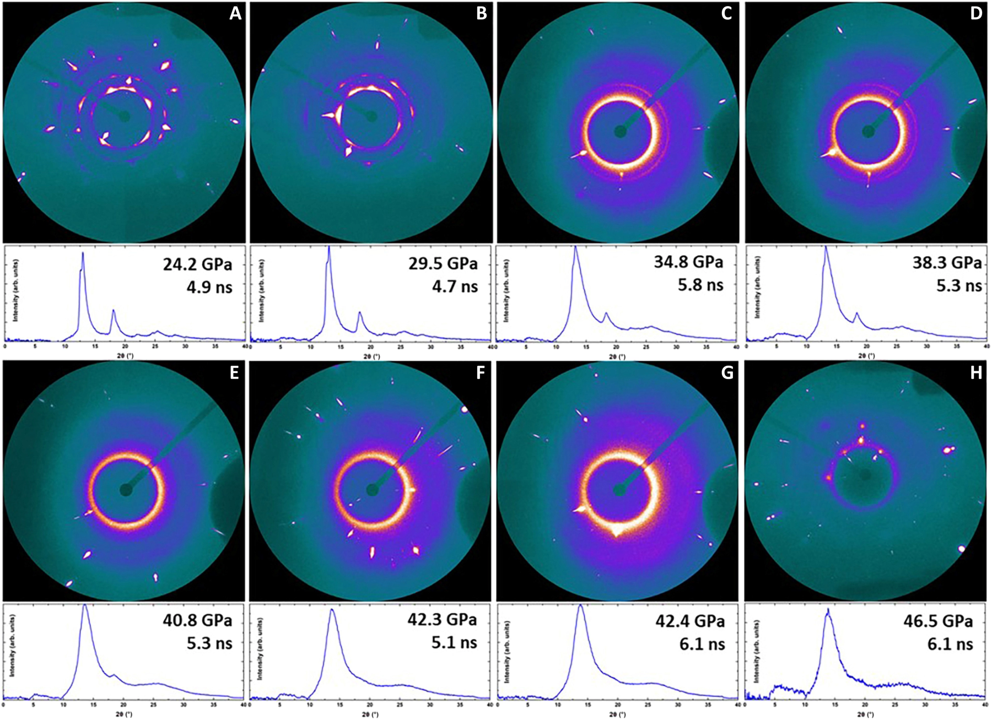

1) 该研究发现，冲击波前沿后不同时间（1~6纳秒）的原位x射线衍射测量量化了液相在几个峰值应力下的实时生长，这些结果表明，在冲击压缩锗中熔化的特征时间从35千兆帕斯卡时的~7.2纳秒减少到42千兆帕斯卡下的小于1纳秒；

2) 这一研究的熔化动力学研究结果表明，需要考虑非均匀成核作为冲击诱导熔化的机制，并提供一种测量冲击压缩固体中熔化动力学的方法。

参考资料：

Y. Gupta, et al. Real-time (nanoseconds) determination of liquid phase growth during shock-induced melting. Sci. Adv., (2023).

DOI: 10.1126/sciadv.ade5745

https://www.science.org/doi/10.1126/sciadv.ade5745
