由于 Pt 基合金和金属间化合物在磁性、电子尤其是在催化方面的潜在应用，人们对其进行了深入研究。

近日，宾夕法尼亚大学Eric A. Stach报道了一种高度单分散的 Cu-Pt 合金纳米粒子的合成方法。

文章要点

1）Cu/Pt 比为 1:1 的大小 Cu-Pt 颗粒可以通过胶体合成在 300 °C 下获得。新鲜颗粒具有富含 Pt 的表面和富含 Cu 的核，在 800 °C 的H₂下退火后可以转化为金属间相。首先，我们证明了新鲜颗粒在 400 °C 氧化还原条件下的稳定性，因为富含 Pt 的表面可防止 Cu 的大量氧化。

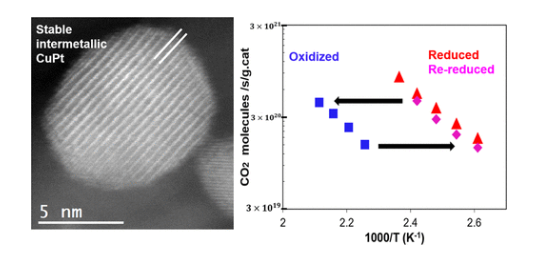

2）然后，在 800 °C 氧化还原处理前后，原位扫描透射电子显微镜、原位 X 射线吸收光谱和金属间化合物 CuPt 相的 CO 氧化测量相结合，显示出良好的 CO 氧化活性和稳定性。在 800 °C 下暴露于 O2 后，防止了 Cu 的完全氧化。在 800 °C 下暴露于 O₂ 后，颗粒的活性和结构仅发生轻微变化，并在 800 °C 下重新还原后恢复。此外，与具有富 Pt 表面的新鲜颗粒或相同尺寸的纯 Pt 颗粒相比，金属间化合物 CuPt 相显示出增强的催化性能。因此，Pt 与 Cu 的结合不会导致材料的快速失活和降解，如其他双金属系统所见。

这项工作提供了一种合成途径来控制 Cu-Pt 纳米结构的设计，并强调了这些合金（金属间化合物和非金属间化合物）在多相催化方面的前景。

参考电竞投注官网

Alexandre C. Foucher, et al, Synthesis and Characterization of Stable Cu−Pt Nanoparticles under Reductive and Oxidative Conditions, J. Am. Chem. Soc., 2023

DOI: 10.1021/jacs.2c13666

https://doi.org/10.1021/jacs.2c13666
